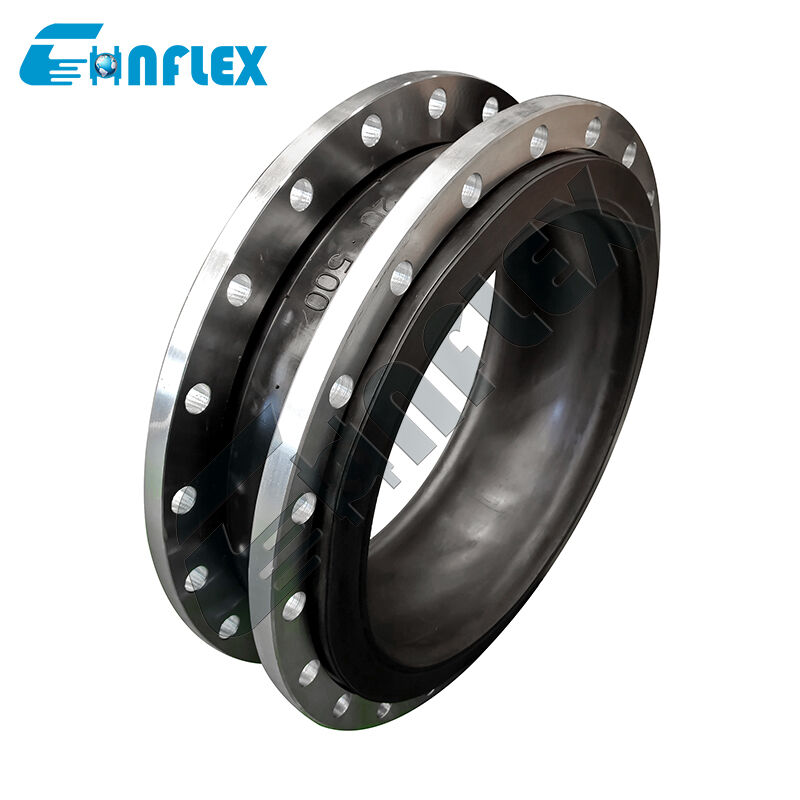

Flexibel gewricht: ontploffingsbestendige fluorpolymer gelijnd pijpleidingcompensator
Het cross-compatibele chemische schild voor wereldwijde industriële leidingen.
DeFlexibel gewricht met meervoudig standaarddrukniveau (PN16 / ANSI 150)is een dubbel gecertificeerde, zware pijpleidingscompensator die is ontworpen voor naadloze integratie in wereldwijde chemische, petrochemische en zware serviceprocesnetwerken.Internationale engineeringprojecten en faciliteitsverbeteringen worden vaak geconfronteerd met flenscompatibiliteitsconflicten bij het overbruggen van Europese metrische normen (PN16 / 16 bar) en de Amerikaanse standaard (ANSI klasse 150 / 150 lbDeze geavanceerde flexibele verbinding lost deze uitdaging op met een meerdere gletsjes, dubbel-standaard flensarchitectuur in combinatie met een ondoordringbare internefluorpolymer (PTFE) voering.
De hoogdichte PTFE-bekleding zorgt voor volledige, niet-reactieve chemische isolatie en beschermt de buitenste composietrubberen schil tegen blaren, zwelling,en chemische afbraak door agressieve zurenVersterkt met meervoudige synthetische touwstoffen en ingebedde staaldraadringen.de barstbestendige behuizing biedt hoge veiligheidsmarges onder continue drukcycliDoor het absorberen van multi-axial thermische groei, het dempen van destructieve pomp trillingen, en het elimineren van flens conversie hoofdpijn,Deze universele compensator garandeert veiligheid zonder lekken en hoge flexibiliteit in het gebruik van de globale vloeistoftransfersystemen..
Prestatie-eigenschappen
Compatibiliteit met meerdere standaarden:Met een dubbel geboorde flens die zowelPN16 (EN 1092-1)enANSI-klasse 150 (ASME B16.5)De Commissie is van mening dat de Commissie de nodige maatregelen moet nemen om de ontwikkeling van de interne markt te bevorderen.
Chemisch schild voor zware dienst:De pure fluoropolymer (PTFE) -inwendige voering blijft volledig inert tegen geconcentreerde minerale zuren, harde alkalis, reactieve oplosmiddelen en vluchtige koolwaterstoffen, waardoor het volledig isoleert van vloeistoffen.
Gebruik van de in bijlage I vermelde apparatuur:Gebouwd met hoge sterkte synthetische bandensnoerlagen en interne staaldraadversterking, die uitzonderlijke barstweerstand en structurele stabiliteit biedt onder continue werkdruk van 16 bar.
Verlichting van de beweging in alle richtingenHet geconstrueerde enkelbolboogprofiel geeft soepel aan dynamische pijplijnspanning, waarbij gelijktijdige axiale compressie, axiale uitbreiding, laterale scheer en hoekverstoringen worden geabsorbeerd.
Geïntegreerde gevulde volle-gezichtsdichting:De interne PTFE-liner strekt zich volledig door de keel en wikkelt over het gezicht van de multi-standaard backing flens, het creëren van een geïntegreerde,een chemisch uitbarstingsbestendige dichtingsoppervlakte die corrosie van de flens en het uitzinken van de gewrichten voorkomt.
Productspecificatie
| Grootte |
Lange |
Toegestane verplaatsingen in bedrijf |
| mm |
Inch |
mm |
Axiële compressie mm |
Axiële uitbreiding
mm |
Transversale beweging
mm
|
Hoekverbuiging mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 en een half |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Opmerking: Als het medium olie, zure of alkalische stoffen is en er speciale eisen zijn aan de werktemperatuur, kunt u het aanpassen door een brief of tekening te sturen.Gelieve bij bestelling te specificeren
|
Productgegevens
Productie-stroom
|
1.grondstof
Topniveau CR/EPDM/NBR
rubbergrondstoffen,
Geen gerecycled rubber
|
2- Verplasteren. en het mengen
Speciale formulering voor beter buigen met nylon,voor betere sterkte,verzegeling
|
3.Werkblokken inpakken
- Het is niet nodig.
|
|
4Vulcaniseren.
Automatische vulcanisatie machine zorgen voor vulcanisatie tijd en druk
|
5- Ik inspecteer.
100% strenge inspectie is de verantwoordelijkheid van de consument
|
6Verpakking
Beschermende verpakking voor
Roest en breuk
|
Toepassing
Gemeenschappelijke standaard voor de uitbreiding van rubberworden veel gebruikt op verschillende gebieden, waaronder bouw, chemische industrie, scheepsbouw, kraanwater, gas, chemische pijpleidingen, petroleumpijpleidingen, voedselpijpleidingen, airconditioningpijpleidingen,en afvalwaterzuivering.
Onze diensten
1.24 uur online
2. Gratis monsters verstrekt
3. Ondersteuning van aanpassingen
4.Geef tekeningen
5.Meerdere betaalstijlen
6Fabrieksinspectie (materiaal, specificaties, hoeveelheid, druk, verpakking)
7.Lange garantieperiode
8- geschikte verpakking voor vervoer
Onze klant
Certificaat
Veelgestelde vragen
V1: Wat is het belangrijkste voordeel van een multi-standaard (PN16 / ANSI 150) flensboren?
In internationale verwerkingsinstallaties wordt uit Europa ingevoerde apparatuur (volgens PN16-normen) vaak aangesloten op buizen die zijn ontworpen volgens Amerikaanse normen (ANSI-klasse 150). The multi-standard flange hole configuration allows maintenance teams and EPC contractors to mount the exact same expansion joint onto either standard without using expensive custom adapters or modifying pipe flanges.
V2: Hoe beschermt de fluoropolymer (PTFE) bekleding het expansiegewricht?
Niet-gevoerde rubberverbindingen zoals EPDM of NBR degraderen, zwellen of verzachten wanneer ze worden blootgesteld aan agressieve industriële chemicaliën of organische oplosmiddelen.De continue PTFE-inwendige voering fungeert als een ondoordringbare chemische barrière, waarbij wordt gewaarborgd dat procesvloeistoffen uitsluitend in contact komen met inert fluoroplastic, terwijl de buitenkant van het elastomeer beschermd blijft om de mechanische schok- en trillingsabsorptie te kunnen uitvoeren.
V3: Zijn voor de installatie afzonderlijke chemische pakkingen voor het volledige gezicht vereist?
Er zijn geen afzonderlijke pakkingen nodig. De interne PTFE-voer strekt zich volledig door de keel uit en flareert over de gehele afdichtingsoppervlakte van de multi-standaard ondersteunende flenzen.Dit omgedraaide PTFE-oppervlak dient als eigen volledige dekking, chemisch bestand pakket, waardoor een onmiddellijke, lekkagebestendige afdichting ontstaat wanneer het tegen de paringsflanken wordt gedraaid.
V4: Wat zijn de druk- en temperatuurgrenzen voor dit flexibele gewricht?
De samengestelde eenheid is geschikt voor continue werkdrukken tot16 bar (232 PSI / 1,6 MPa)De temperatuur van het continue werkproces wordt gereguleerd door de hoogwaardige elastomeerondersteuning en kan tot115°C, die de overgrote meerderheid van de warm chemische synthese- en overdrachtslijnen bevat.
V5: Moeten regeleenheden (grensstaven) met deze compensator worden geïnstalleerd?
Beheereenheden (banden/grensstaven) worden ten zeerste aanbevolen voor niet-verankerde leidingsystemen of toepassingen met hoge druk voor zware onderhoud.Beperkingsstaven houden de flexibele blaas fysiek tegen om zich te verlengen buiten de ingenieursbewegingsdrempels tijdens plotselinge drukpieken of waterhamergebeurtenissen, waardoor de buisverbinding niet kan scheiden.
