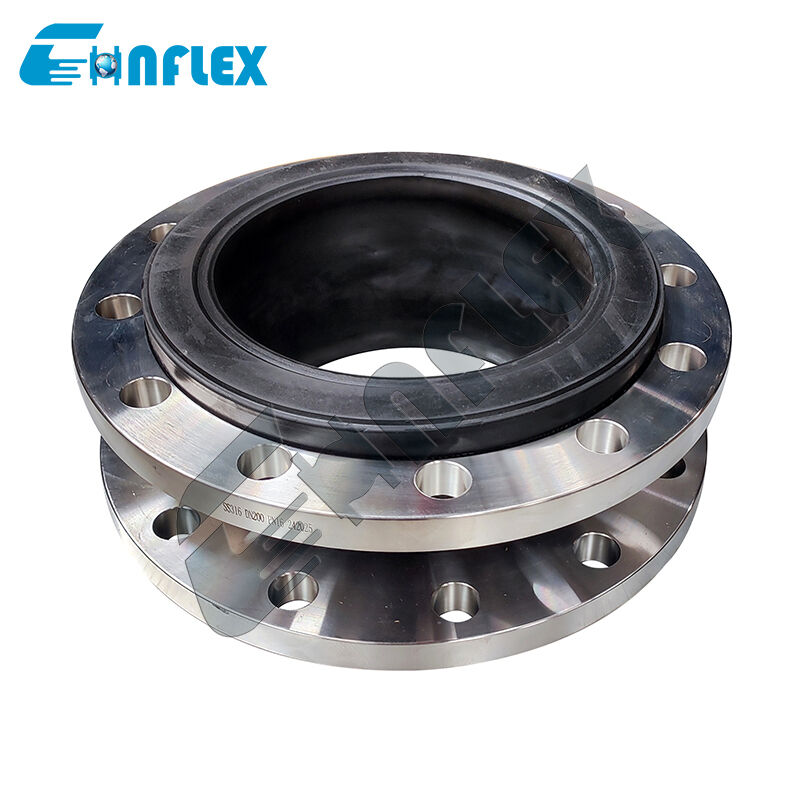

Name: PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen
Brand: Shanghai Songjiang Jingning Shock Absorber Co.,Ltd.
SKU: RLJS
Price: 31.16 USD
Availability: InStock

Thuis > producten > De enige verbinding van de gebied rubberuitbreiding >

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

PN16 rubberen uitbreidingsgewricht

PTFE-beklede flensbalg

expansiekoppeling voor chemische leidingen

Plaats van herkomst:

China

Merknaam:

JINGNING

Certificering:

CE，ISO

Modelnummer:

RLJS

Document:

REJ Manual - CHNFLEX.pdf

Neem contact met ons op

Vraag een offerte

Productdetails

OEM/ODM:

voor 20 jaar ervaring

Productnaam:

Rubberen Uitzettingsvoeg Standaard Hoge druk Bestand In Leidingen Aangepast

Trefwoord:

Rubberen dilatatievoeg standaard

Materiaal:

EPDM,NBR,NR,CR,FKM

Maat:

DN50

Flens standaard:

PN10/16, Klasse150#, Klasse300#, JIS5K, JIS10K

Kleur:

Zwart

Vorm:

ronde

Materiaal flens:

Q235, SS304, SS316, SS316L

Oppervlaktebehandeling:

Gegalvaniseerde koude

Nominale diameter:

32mm - 1800mm

Garantie tijd:

12 maanden

Op voorraad:

20000

Businese type:

Vervaardigers van rubberen uitbreidingsgewrichten

Flens materiaal:

Koolstofstaal, SS304, SS316

Hoofdframe:

Nylon koordstof

Weerstand:

Corrosie- en slijtvast

Werktemperatuur:

-20 ℃ ~ 150 ℃

Functie:

Klein volume

Garantie:

12 maanden

Afbuighoek:

10 ° - 15 °

Axiale verplaatsing:

6-18 mm

Bedrijfstype:

Fabriek

hoofdcode:

ronde

Producttekeningen:

Aanbod

Verbindingstype:

Flens

OEM:

Stroom:

Handmatig

Rubberen gewrichtsmateriaal:

EPDM, NBR, CR, PTFE, enz.

ondersteuning op maat:

OEM, ODM

Werkmedium:

Water, olie, lucht, chemicaliën

Toepasselijke media:

Lucht, water, olie, zwak zuur en alkalis

Standaard:

DIN/ANSI/JIS/BS

Installatiehandleiding:

Aanbod

Sollicitatie:

Pijpleidingsystemen

Temperatuurclassificatie:

200 ° F

Flensstandaard:

Ansi, din, jis, en, enz

Betaling & het Verschepen Termijnen

Min. bestelaantal

Prijs

US$11.16~51.22/pc

Verpakking Details

karton of houten

Levertijd

5--15 werkdagen

Betalingscondities

Western Union, T/T, L/C, D/A, D/P,

Levering vermogen

10.000 sets per week

VERWANTE PRODUCTEN

Video

JIS 10K Drukbeoordeling Flanged Rubber Expansion Joint: Precision-Engineered Shock Absorbing Bellows voor Marine Pipelines

Krijg Beste Prijs

Video

10 bar drukbepaling Flexible Bellows Coupler: Industrial Strength Anti-Burst Rubber Pipe Joint voor HVAC-systemen

Krijg Beste Prijs

Video

PTFE-gevoerd hogedruk- en hoogvacuümkoppeling: Universele drukbestendige balg voor leidingen met zware belasting

Krijg Beste Prijs

Video

Zware expansieverbinding met gecertificeerde drukwaarde: niet-vervormende PTFE-beklede flensconnector voor gevaarlijke vloeistoffen

Krijg Beste Prijs

Neem contact met ons op

86-150-93112546

joints@chnflex.com

Contact opnemen

Productbeschrijving

PN16 drukmatig rubberen uitbreidingsgewricht: hoogdruk PTFE beklede flenzen voor chemische leidingen

Hoogdruk chemische barrière voor veeleisende industriële lijnen.

DePN16 drukmatig rubberuitbreidingsgewrichtis een ingenieur, hoog integriteit pijpleiding oplossing op maat gebouwd om te weerstaan ernstige werkdrukken tot16 bar (1,6 MPa)chemische overdrachtsnetwerken, waterzuiveringsinstallaties,en farmaceutische installaties die onder continue PN16-drukomstandigheden werken, een robuuste bescherming tegen thermische spanning vereisenDeze zware uitbreidingsblaas bereikt volledige betrouwbaarheid door een combinatie van een hoge dichtheid en een hogePTFE (polytetrafluorethyleen) binnenste bekledingmet een ultra-sterke, meerlaagse gevulcaniseerde rubbermatrix.

De volledig bedekte PTFE-bekleding creëert een ondoordringbare, inerte vloeistofbarrière die het elastomere buitenlichaam beschermt tegen corrosieve zuren, agressieve oplosmiddelen en oxiderende stoffen.met een breedte van niet meer dan 50 mm, deze flexibele connector met PN16 absorbeert intense dynamische mechanische schokken, dempt hoge frequentie trillingen van machines,en compenseert voor de meerassige thermische groei, waardoor de veiligheid van de werking op lange termijn en de veiligheid met nullekken in chemische hoogdrukleidingssystemen worden gewaarborgd.

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

Prestatie-eigenschappen

Gecertificeerde werkdruk PN16:Precies versterkt met hoogdrijfbare synthetische weefsels en staaldraadlagen om een werkdruk van16 bar, waarbij de structurele integriteit wordt gehandhaafd zonder zwelling, vervorming of barsten.
Volledige spectrum chemische traagheid:De interne PTFE-voer biedt volledige isolatie tegen agressieve media, waaronder geconcentreerde minerale zuren, harde alkalis, reactieve oplosmiddelen en corrosieve chemische oplossingen.
Vibratie- en hydraulische schokisolatie:Het elastische composiet lichaam fungeert als een krachtige kinetische energie demper, absorberend mechanische pulsaties, motorgezoem en plotselinge drukpieken van chemische pompen met hoge druk.
Vergoeding voor meerassige bewegingen:De single-sphere-balgarchitectuur geeft soepel toe aan dynamische systeembewegingen, waarbij tegelijkertijd axiële compressie, axiële uitbreiding, laterale afbuiging en hoekverstoringen worden verwerkt.
Gevulde volle-gezicht afdichtingsgezicht:De interne PTFE-voer strekt zich continu door de keel en wikkelt zich volledig over de oppervlakte van de ondersteunende flens.met een geintegreerde chemische pakking die corrosieve infiltratie op aansluitpunten voorkomt.

Productspecificatie

Grootte		Lange	Toegestane verplaatsingen in bedrijf
mm	Inch	mm	Axiële compressie mm	Axiële uitbreiding mm	Transversale beweging mm	Hoekverbuiging mm
mm	Inch	mm	Axiële compressie mm	Axiële uitbreiding mm	Transversale beweging mm	Hoekverbuiging mm
25	1	130/152	20	12	14	15°
32	1 1/4	95/130/152	20	12	14	15°
40	1 1/2	95/130/152	20	12	14	15°
50	2	105/130/152	20	12	14	15°
65	2 en een half	115/130/152	20	12	14	15°
80	3	130/135/152	20	12	14	15°
100	4	130/152	20	12	14	15°
125	5	130/152/165	20	12	14	15°
150	6	130/152/185	20	12	14	15°
200	8	130/152/210	20	12	14	15°
250	10	130/203/230	20	12	14	15°
300	12	130/203/245	25	16	22	15°
350	14	200/255	25	16	22	15°
400	16	200/255	25	16	22	15°
450	18	200/255	25	16	22	15°
500	20	200/255	25	16	22	15°
600	24	260	25	16	22	15°
700	28	260	25	16	22	15°
800	32	260	25	16	22	15°
900	36	260	25	16	22	15°
1000	40	260/300	25	16	24	15°
1100	44	300	25	16	24	15°
1200	48	300	25	16	24	15°

Opmerking: Als het medium olie, zure of alkalische stoffen is en er speciale eisen zijn aan de werktemperatuur, kunt u het aanpassen door een brief of tekening te sturen.Gelieve bij bestelling te specificeren

Productgegevens

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

Productie-stroom

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

1.grondstof

Topniveau CR/EPDM/NBR

rubbergrondstoffen,

Geen gerecycled rubber

2- Verplasteren. en het mengen

Speciale formulering voor beter buigen met nylon,voor betere sterkte,verzegeling

3.Werkblokken inpakken

- Het is niet nodig.

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

4Vulcaniseren.

Automatische vulcanisatie machine zorgen voor vulcanisatie tijd en druk

5- Ik inspecteer.
100% strenge inspectie is de verantwoordelijkheid van de consument

6Verpakking
Beschermende verpakking voor
Roest en breuk

Toepassing

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

Gemeenschappelijke standaard voor de uitbreiding van rubberworden veel gebruikt op verschillende gebieden, waaronder bouw, chemische industrie, scheepsbouw, kraanwater, gas, chemische pijpleidingen, petroleumpijpleidingen, voedselpijpleidingen, airconditioningpijpleidingen,en afvalwaterzuivering.

Onze diensten

1.24 uur online

2. Gratis monsters verstrekt

3. Ondersteuning van aanpassingen

4.Geef tekeningen

5.Meerdere betaalstijlen

6Fabrieksinspectie (materiaal, specificaties, hoeveelheid, druk, verpakking)

7.Lange garantieperiode

8- geschikte verpakking voor vervoer

Onze klant

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

Certificaat

PN16 Drukklasse Rubber Expansiekoppeling: Hogedruk PTFE-beklede flensbalg voor chemische leidingen

Veelgestelde vragen

Vraag 1: Wat betekent een "PN16-drukcijfer" voor dit rubberen uitbreidingsgewricht?

"PN16" geeft een nominale druk van16 bar(ongeveer 232 PSI of 1,6 MPa) bij omgevingstemperatuur.Dit betekent dat het uitbreidingsgewricht structureel is getest en geschikt is om continu te werken onder werkdrukken tot 16 bar zonder structurele vermoeidheid, delaminatie van de bekleding of scheur van de buitenste schil.

V2: Waarom is een PTFE-voer nodig in een PN16-rubberverbinding voor chemische leidingen?

Standaard rubberverbindingen (zoals EPDM of NBR) kunnen snel afbreken, zwellen of barsten wanneer ze worden blootgesteld aan sterke industriële chemicaliën onder hoge druk.niet-reactief schild dat voorkomt dat het chemische medium de structurele rubberen body raakt, waardoor het gewricht zijn drukcontainment en flexibele demping eigenschappen veilig behoudt.

V3: Moet ik bij het monteren van dit PN16-gewricht afzonderlijke pakkingen installeren?

Er zijn geen extra pakkingen nodig. De interne PTFE-voering strekt zich volledig door de boor en flareert naar buiten over de gehele verhoogde oppervlakte van de metalen ondersteunende flenzen.Deze omgedraaide PTFE kraag fungeert als zijn eigen chemische pakking voor het volledige gezicht, waardoor een lekkagebestendige afdichting ontstaat wanneer de koppel gelijkmatig tegen de paringspijpflenzen wordt gedrukt.

V4: Kan dit PN16-verbindingstuk aan de ontladingszijde van hogedrukpompen worden geïnstalleerd?

Deze PN16-verbinding is speciaal gebouwd voor dergelijke hoogspanningslocaties.met een vermogen van meer dan 50 W,.

V5: Is het noodzakelijk om met dit PN16-vergrendelingsgewricht besturingsunits of banden te gebruiken?

Ja, besturingseenheden (grensstaven) worden sterk aanbevolen voor hogedruktoepassingen zoals PN16-leidingen, vooral als het leidingsysteem niet is verankerd.Beheereenheden voorkomen dat de blaas zich tijdens onverwachte drukpieken of thermische verschuivingen boven de maximaal toegestane grenzen uitstrekt, het beschermen van de pijpleidingsankers en het gewricht zelf.
