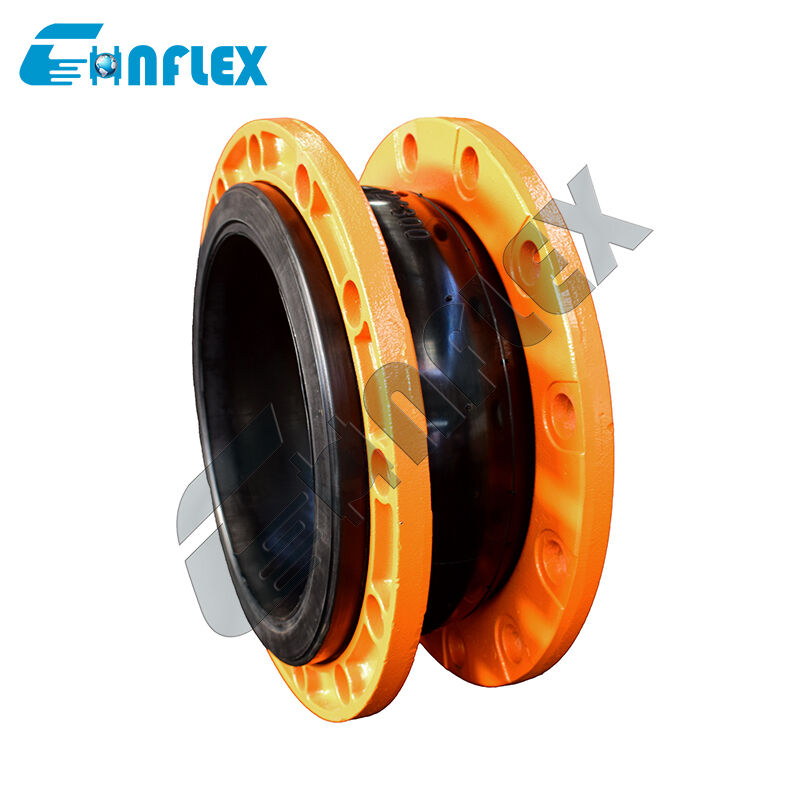

Gekoppeld rubberen uitbreidingsgewricht met besturingsstaven: beveiligde flensterde flexibele bellows om uittrek van de pijp te voorkomen
Productbeschrijving
Elimineer het risico op een catastrofale scheiding met dit gebonden rubberen uitbreidingsverbinding, volledig uitgerust met geïntegreerde stalen besturingstaven.het voorkomen van overstrekking van de flexibele blaas boven de structuurgrens wanneer het systeem plotselinge drukpieken of waterhamer ondergaatHet biedt de ultieme structurele gemoedsrust voor niet-verankerde leidingsystemen die gecontroleerde flexibele beweging vereisen.
Prestatie-eigenschappen
1Flexibiliteit: past bij axiale, laterale en hoekbewegingen.
2Duurzaamheid: versterktUber compensator.Biedt een langdurige prestatie.
3Corrosiebestendigheid: bestand tegen agressieve omgevingen en chemicaliën.
4. Geluid en trillingsreductie: dempt trillingen en schokgolven.
5Eenvoud van installatie en onderhoud: Compact ontwerp en standaard flensverbindingen vergemakkelijken installatie en onderhoud.
Productspecificatie
| Grootte |
Lange |
Toegestane verplaatsingen in bedrijf |
| mm |
Inch |
mm |
Axiële compressie mm |
Axiële uitbreiding
mm |
Transversale beweging
mm
|
Hoekverbuiging mm |
|
| 25 |
1 |
130/152 |
20 |
12 |
14 |
15° |
| 32 |
1 1/4 |
95/130/152 |
20 |
12 |
14 |
15° |
| 40 |
1 1/2 |
95/130/152 |
20 |
12 |
14 |
15° |
| 50 |
2 |
105/130/152 |
20 |
12 |
14 |
15° |
| 65 |
2 en een half |
115/130/152 |
20 |
12 |
14 |
15° |
| 80 |
3 |
130/135/152 |
20 |
12 |
14 |
15° |
| 100 |
4 |
130/152 |
20 |
12 |
14 |
15° |
| 125 |
5 |
130/152/165 |
20 |
12 |
14 |
15° |
| 150 |
6 |
130/152/185 |
20 |
12 |
14 |
15° |
| 200 |
8 |
130/152/210 |
20 |
12 |
14 |
15° |
| 250 |
10 |
130/203/230 |
20 |
12 |
14 |
15° |
| 300 |
12 |
130/203/245 |
25 |
16 |
22 |
15° |
| 350 |
14 |
200/255 |
25 |
16 |
22 |
15° |
| 400 |
16 |
200/255 |
25 |
16 |
22 |
15° |
| 450 |
18 |
200/255 |
25 |
16 |
22 |
15° |
| 500 |
20 |
200/255 |
25 |
16 |
22 |
15° |
| 600 |
24 |
260 |
25 |
16 |
22 |
15° |
| 700 |
28 |
260 |
25 |
16 |
22 |
15° |
| 800 |
32 |
260 |
25 |
16 |
22 |
15° |
| 900 |
36 |
260 |
25 |
16 |
22 |
15° |
| 1000 |
40 |
260/300 |
25 |
16 |
24 |
15° |
| 1100 |
44 |
300 |
25 |
16 |
24 |
15° |
| 1200 |
48 |
300 |
25 |
16 |
24 |
15° |
|
Opmerking: Als het medium olie, zure of alkalische stoffen is en er speciale eisen zijn aan de werktemperatuur, kunt u het aanpassen door een brief of tekening te sturen.Gelieve bij bestelling te specificeren
|
Productgegevens
Productie-stroom
|
1.grondstof
Topniveau CR/EPDM/NBR
rubbergrondstoffen,
Geen gerecycled rubber
|
2- Verplasteren. en het mengen
Speciale formulering voor beter buigen met nylon,voor betere sterkte,verzegeling
|
3.Werkblokken inpakken
- Het is niet nodig.
|
|
4Vulcaniseren.
Automatische vulcanisatie machine zorgen voor vulcanisatie tijd en druk
|
5- Ik inspecteer.
100% strenge inspectie is de verantwoordelijkheid van de consument
|
6Verpakking
Beschermende verpakking voor
Roest en breuk
|
Toepassing
Flexible Joint Flange worden veel gebruikt op verschillende gebieden, waaronder bouw, chemische industrie, scheepsbouw, kraanwater, gas, chemische leidingen, petroleumleidingen, voedselleidingen,Luchtconditioningleidingen, en afvalwaterzuivering.
Onze diensten
1.24 uur online
2. Gratis monsters verstrekt
3. Ondersteuning van aanpassingen
4.Geef tekeningen
5.Meerdere betaalstijlen
6Fabrieksinspectie (materiaal, specificaties, hoeveelheid, druk, verpakking)
7.Lange garantieperiode
8- geschikte verpakking voor vervoer
Onze klant
Certificaat
Veelgestelde vragen
V:Wat is het doel van de metalen zijstaven op dit gewricht?
A:Het zijn stuurstangen die de maximale uitbreiding van het rubber beperken en voorkomen dat het gewricht onder druk uit elkaar trekt.
V:Kan ik de bewegingsbeperkingen zelf aanpassen?
A:Ja, de vergrendelingsmoeren op de stuurstangen kunnen worden gekalibreerd om te voldoen aan de exacte verplaatsingsmogelijkheid die uw pijpleidingberekening vereist.
