PTFE-gevoerde flexibele stalen gegolfde metalen slang

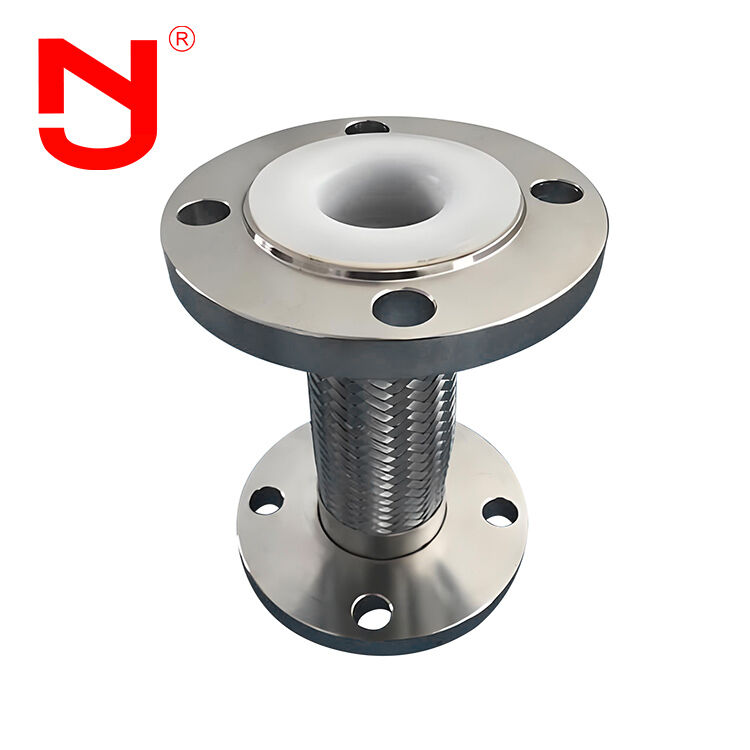

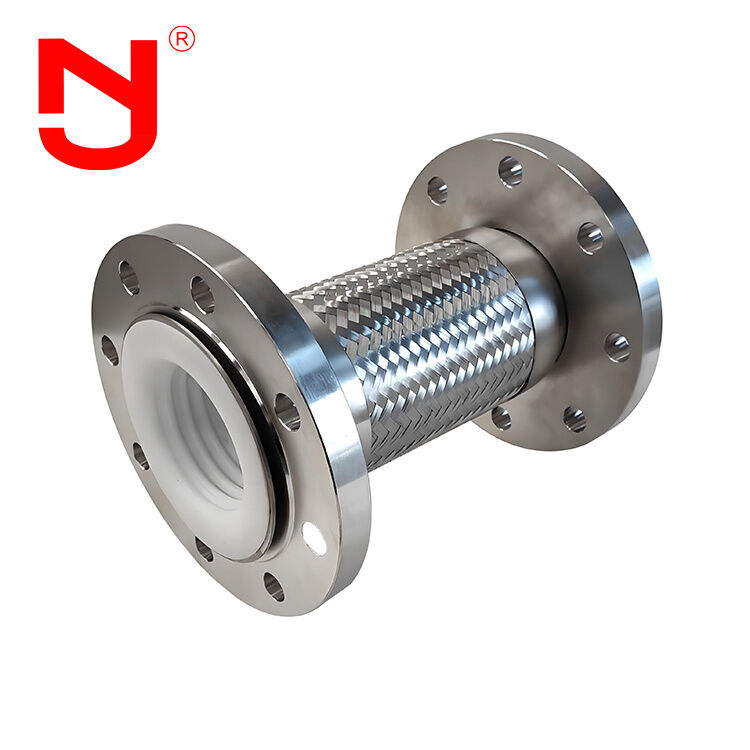

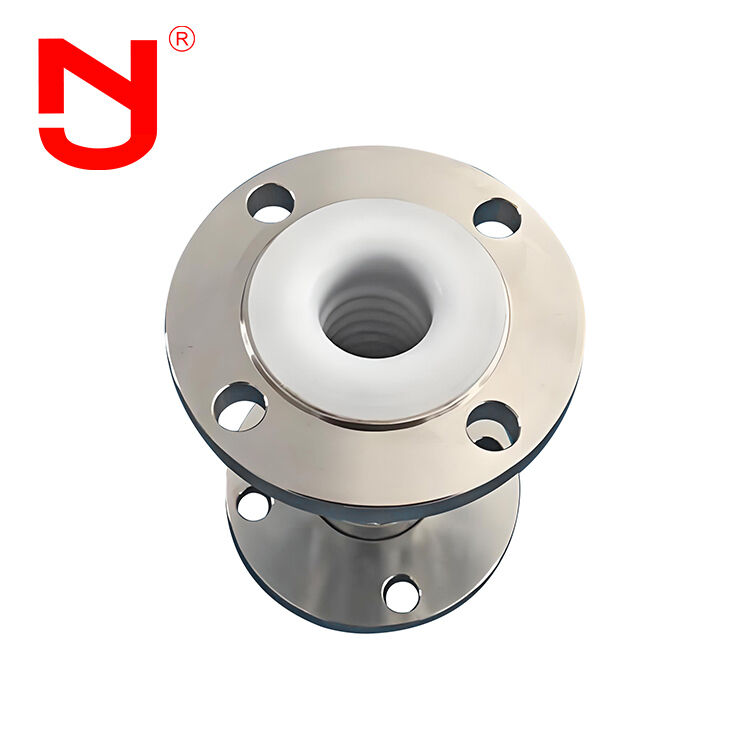

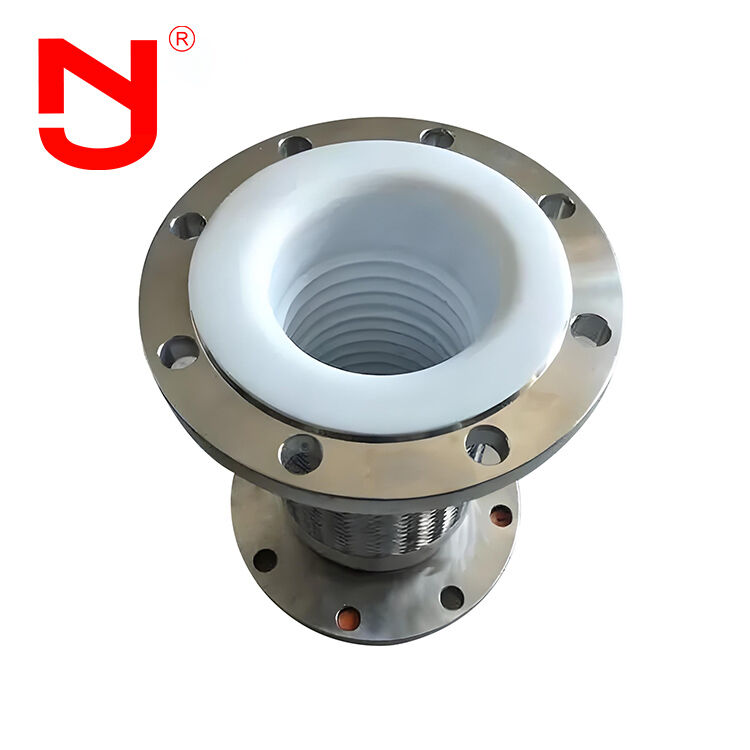

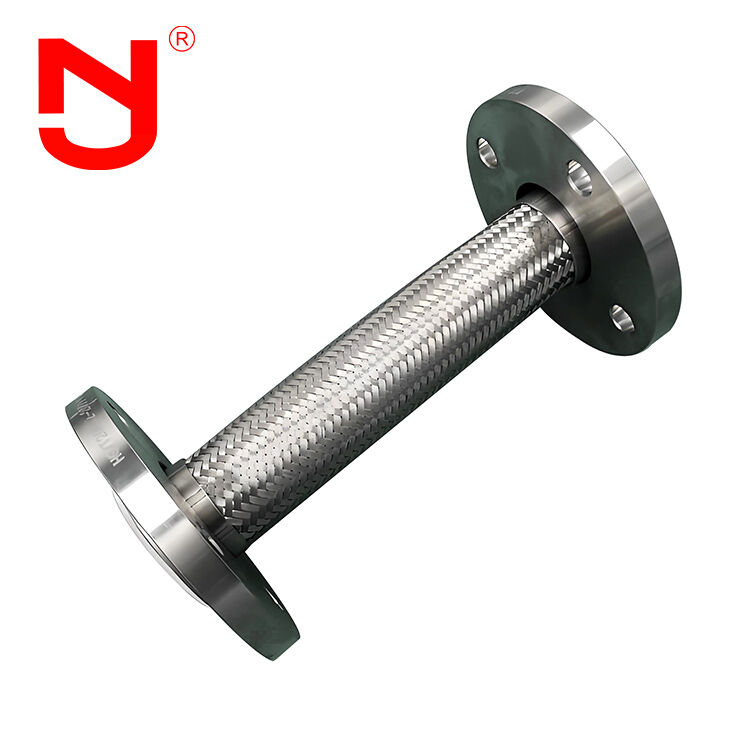

PTFE-gevoerde roestvrijstalen DN25 gevlochten stalen slang gegolfde metalen slang voor industriële toepassingen
Deze gevlochten stalen slang is een premium flexibele pijpoplossing die is ontworpen voor veeleisende industriële toepassingen. De PTFE-binnenvoering biedt uitzonderlijke weerstand tegen corrosie, chemicaliën en hoge temperaturen, terwijl een soepele doorstroming en superieure reinheid worden gegarandeerd. De gegolfde roestvrijstalen constructie biedt uitstekende flexibiliteit en vermoeiingsweerstand, aangevuld met een externe gevlochten stalen laag die de druksterkte en mechanische bescherming versterkt. Ideaal voor chemische verwerking, olie & gas, farmaceutische producten, de voedingsmiddelenindustrie en systemen voor de transmissie van vloeistoffen met een hoge zuiverheid.
Prestatiekenmerken van gasslangen
De primaire elastische component van onze flexibele expansievoeg is de roestvrijstalen balg. Door expansie- en buigmogelijkheden past de voeg zich aan pijpleidingbewegingen in axiale, transversale en hoekrichtingen aan. Belangrijkste functies zijn:
- Het absorberen van axiale, transversale en hoekthermische vervorming in pijpleidingen
- Het verminderen van de impact van trillingen van apparatuur op pijpleidingsystemen
- Het compenseren van pijpleidingvervorming veroorzaakt door seismische gebeurtenissen en grondverzakking
Technische specificaties - Gevlochten stalen slang
| Diameter (mm) |
Drukklasse (Mpa) |
Beschikbaar oppervlak van balg (cm²) |
Max. buitendiameter (mm) |
Lengte (mm) |
| 32 |
1.0/1.6/2.5 |
16 |
225 |
160-250/264-280 |
| 40 |
1.0/1.6/2.5 |
23 |
244 |
164-259/269-289 |
| 50 |
1.0/1.6/2.5 |
37 |
259 |
172-276/282-306 |
| 65 |
1.0/1.6/2.5 |
55 |
270 |
215-294/300-322 |
| 80 |
1.0/1.6/2.5 |
81 |
284 |
240-338/344-366 |
| 100 |
1.0/1.6/2.5 |
121 |
304 |
235-317/323-345 |
| 125 |
1.0/1.6/2.5 |
180 |
334 |
282-314/316-342 |
| 150 |
1.0/1.6/2.5 |
257 |
364 |
282-339/338-367 |
| 200 |
1.0/1.6/2.5 |
479 |
442 |
340-402/402-426 |
| 250 |
1.0/1.6/2.5 |
769 |
507 |
393-459/493-399 |
| 300 |
1.0/1.6/2.5 |
1105 |
562 |
464-525/564-565 |
| 350 |
1.0/1.6/2.5 |
1307 |
622 |
509-564/609-604 |
| 400 |
1.0/1.6/2.5 |
1611 |
562 |
522-566/622-628 |
| 450 |
1.0/1.6/2.5 |
1972 |
700 |
403-498/503-523 |
| 500 |
1.0/1.6/2.5 |
2445 |
760 |
431-523/531-554 |
| 600 |
1.0/1.6/2.5 |
3534 |
835 |
478-548/578-588 |
| 700 |
1.0/1.6/2.5 |
4717 |
1110 |
490/590 |
| 800 |
1.0/1.6/2.5 |
5822 |
1265 |
502/602 |
| 900 |
1.0/1.6/2.5 |
7620 |
1186 |
/698 |
| 1000 |
1.0/1.6/2.5 |
9043 |
1286 |
/692 |
Productieproces van PTFE-gevoerde metalen slangen
Ontdek hoe JINGNING hoogwaardige PTFE-gevoerde metalen slangen produceert met meer dan 20 jaar productie-expertise.
Onze gevlochten stalen slangen worden aangepast om te voldoen aan diverse toepassingsvereisten:
- Balglichaammaterialen: Roestvrij staal 304, 316L
- Flensmaterialen: Q235 koolstofstaal, 304, 316L roestvrij staal
JINGNING brengt meer dan twintig jaar ontwerpervaring in de productie van flexibele expansievoegen, rubberen expansievoegen, metalen balgvoegen, demontagevoegen en industriële pijpfittingen. Onze producten voldoen aan internationale normen, waaronder GB, ISO, DIN, ANSI, BS, JIS en aangepaste specificaties.
Productvoordelen
- Concurrerende fabrieksprijzen
- 17 jaar productie-ervaring met 5 jaar exportexpertise
- Strenge kwaliteitsinspectie die de industrienormen overtreft
- Aanpassing van de basis van de aangepaste mal en OEM-diensten
- Gratis flexibele slangmonsters beschikbaar
- Uitgebreide inventaris van flexibele slangen
Toepassingsgebieden
Onze gasslangen compenseren temperatuurverschillen en andere bewegingen tussen apparatuur en pijpleidingen, voorkomen trillingen, verminderen de pijpleidingdruk op apparatuur en passen zich aan ongelijke tankfundamentverzakking aan. Op grote schaal gebruikt in de chemische industrie, olieraffinage, energieopwekking, lichte industrie, kernenergie, metallurgie, machines, instrumentatie, marine en lucht- en ruimtevaart. Met toenemende toepassingen in energie- en warmtepijpleidingen in industriële en civiele sectoren, blijft de vraag naar hoogwaardige gasslangen groeien.
Veelgestelde vragen
V1: Kan de gevlochten stalen slang worden gemarkeerd met een aangepast logo?
A1: Ja, aangepaste logomarkering is beschikbaar. Wij bieden uitgebreide OEM & ODM-diensten.
V2: Wat is de lengte van de gevlochten stalen slang?
A2: Standaardlengtes zijn onder meer L130, L152, L203. Aangepaste lengtes zijn beschikbaar volgens uw specificaties.
V3: Kunt u tekeningen van de gasslang verstrekken?
A3: Ja, we leveren gedetailleerde technische tekeningen. Neem contact met ons op voor specifieke documentatie over de gevlochten stalen slang.
V4: Welke certificaten van de gevlochten stalen slang kunt u verstrekken?
A4: Wij leveren CE- en ISO-certificering voor onze producten.
