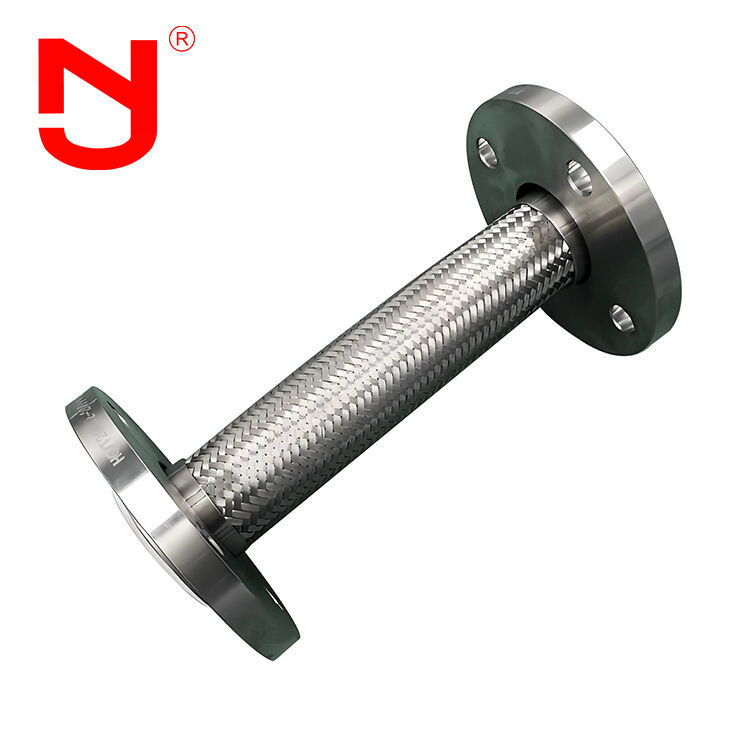

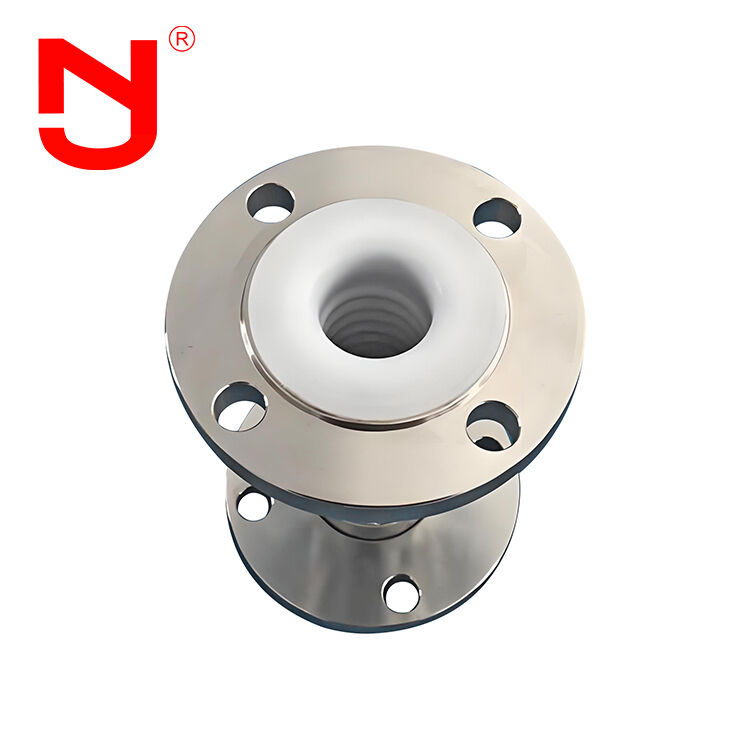

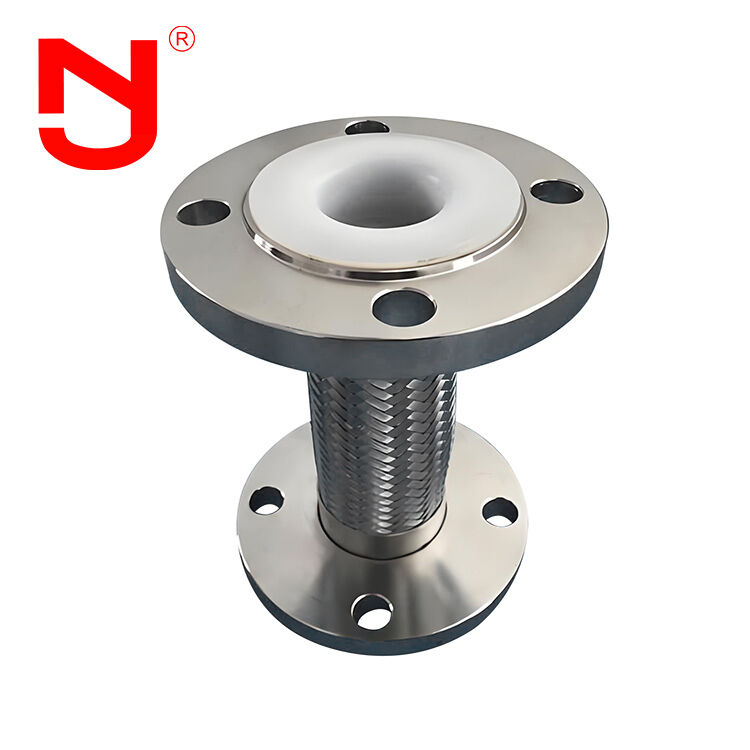

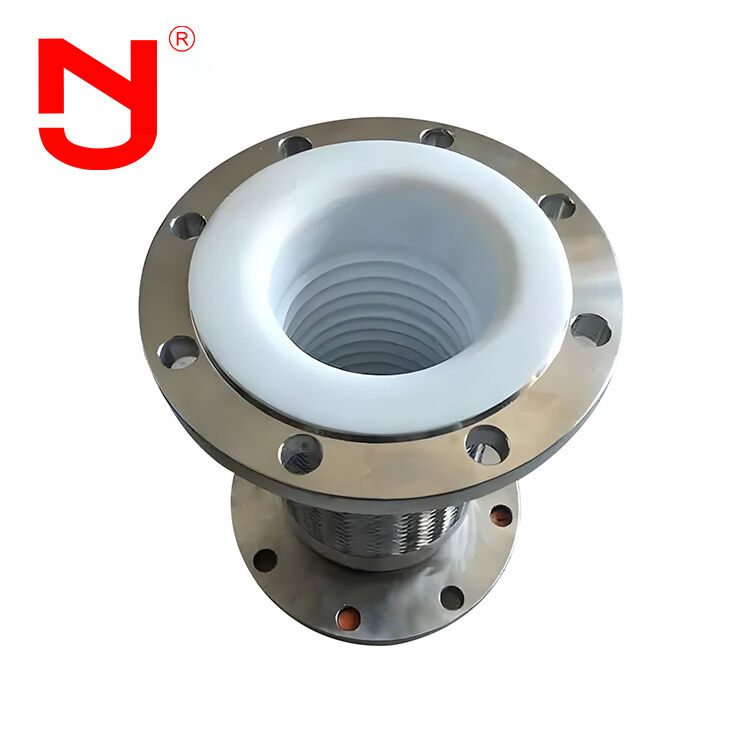

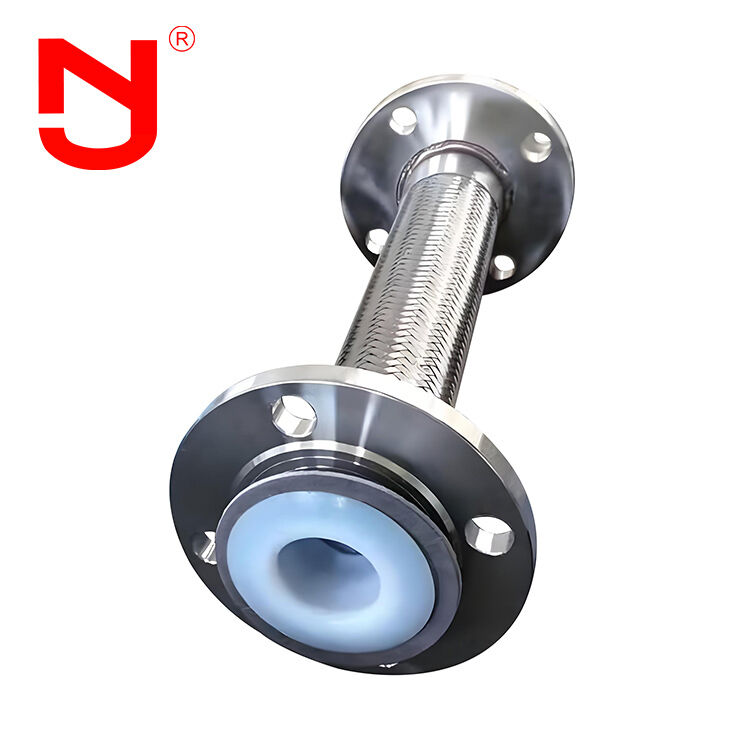

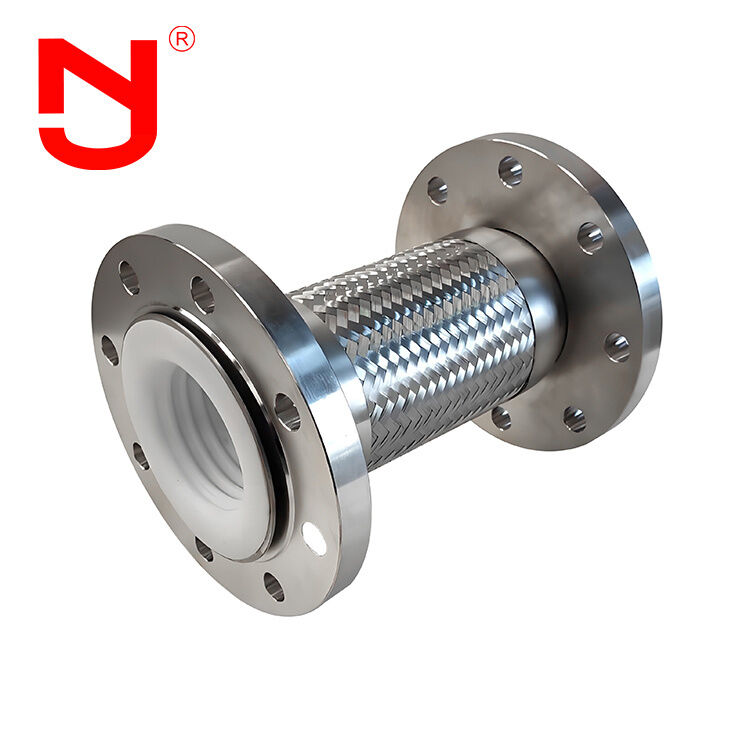

PTFE bekleding roestvrijstalen draad gevlochten gegolfde metalen flexbuis
Deze hoogwaardige flexibele slang combineert een PTFE-inwendige bekleding met een gegolfde roestvrijstalen slang en een externe roestvrijstalen draad vlecht. De PTFE-bekleding biedt uitstekende chemische weerstand,lage wrijving, en hoge temperatuurstabiliteit, terwijl de gegolfde roestvrijstalen structuur flexibiliteit en drukbestendigheid garandeert.De buitenste roestvrijstalen vlecht verbetert de mechanische sterkte en beschermt tegen trillingenDit product wordt veel gebruikt in chemische, petrochemische, farmaceutische, voedingsmiddelen en hoogzuivere vloeistoftransfersystemen.
Performance-kenmerken
Het belangrijkste elastische element van flexibele expansieverbindingen zijn roestvrijstalen blazen.transversaal, en hoekrichtingen.
- Absorbeert axiale, transversale en hoekwarmtevervorming van leidingen
- Vermindert de invloed van trillingen van apparatuur op pijpleidingssystemen
- Compensaties voor deformatie van pijpleidingen als gevolg van seismische activiteit en bodemontzetting
Technische specificaties
Hoofdgegevens van de metalen slang
| Diameter (mm) |
Drukgraad (MPa) |
Beschikbare oppervlakte van de bellows (cm2) |
Maximale buitendiameter (mm) |
Lange (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160 tot en met 280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215 tot en met 222 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240 tot en met 366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340 tot en met 426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393 tot en met 393 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464 tot en met 565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-622 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403 tot en met 523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431 tot en met 54 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478 tot en met 588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490 tot en met 590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Detail van de productconstructie
Metalen flexbuizen kunnen worden aangepast aan specifieke eisen:
- Onderstaande materiaal:Roestvrij staal 304, 316L
- Materiaal van de flenzen:Q235 koolstofstaal, 304, 316L roestvrij staal
Jingning heeft meer dan 17 jaar ontwerpervaring in de productie van flexibele uitbreidingsgewrichten, rubberuitbreidingsgewrichten, metalen blaasgewrichten, demontagegewrichten en andere industriële buisbehoren.Onze flexibele uitbreidingsgewrichten voldoen aan internationale normen, waaronder GB, ISO, DIN, ANSI, BS, JIS en aangepaste eisen.
Belangrijkste voordelen
- Concurrerende fabrieksprijs
- 17 jaar ervaring in de productie met 5 jaar ervaring in het exporteren
- Strenge kwaliteitscontroles die de industriestandaarden overtreffen
- Aanpassing van de vormbasis op maat en OEM-diensten
- Gratis flexbuisleidingsmonsters beschikbaar
- Grote voorraad voor onmiddellijke beschikbaarheid
Toepassingen
Door hun flexibiliteit compenseren deze flexibele slangbuizen temperatuurverschillen en andere bewegingen tussen apparatuur en leidingen, voorkomen trillingen,vermindering van de stuwkracht van de pijpleiding op de apparatuurFlexible expansieverbindingen worden veel gebruikt in de chemische industrie, de olieraffinage, de elektriciteitsproductie, de lichte industrie, de nucleaire energie, de metallurgie, de machinebouw,instrumentatieMet het toenemende gebruik van elektriciteits- en warmteleidingen in de industriële en civiele sectoren blijft de vraag naar hoogwaardige flex-slangbuizen groeien.
Vaak gestelde vragen
V: Kan de Metal Flex Tube gemarkeerd worden met een aangepast logo?
A: Ja, we kunnen het markeren met uw logo. We leveren OEM & ODM diensten.
V: Wat is de lengte van de zijkant van Metal Flex Tube?
A: Standaard lengtes zijn L130, L152, L203. We accepteren ook aangepaste lengtes volgens uw vereisten.
V: Kunt u tekeningen van Metal Flex Tube verstrekken?
A: Ja, we leveren gedetailleerde tekeningen. Neem contact met ons op om de buis metalen flexibele buis tekeningen te ontvangen.
V: Welke certificaten kunt u verstrekken voor Metal Flex Tube?
A: Wij leveren CE- en ISO-certificaten.
