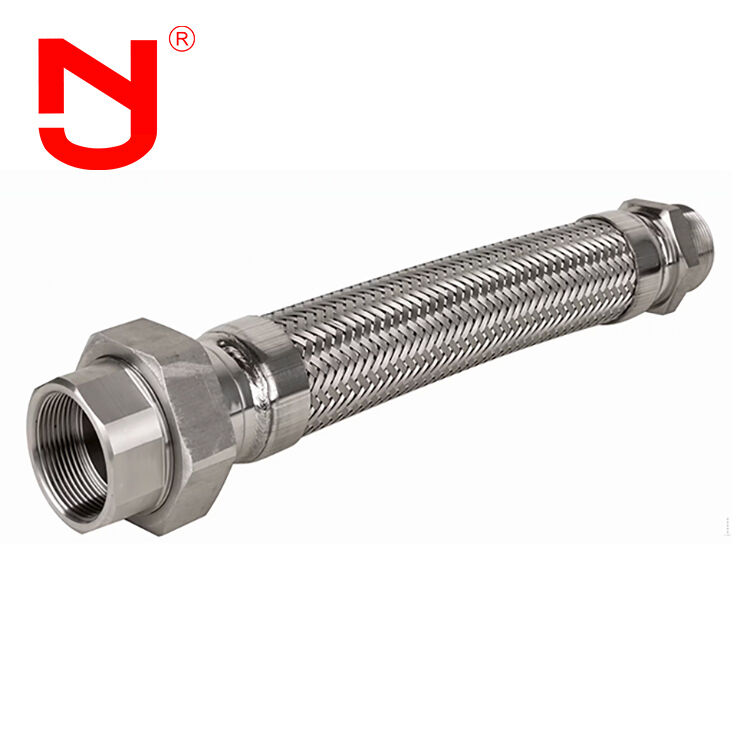

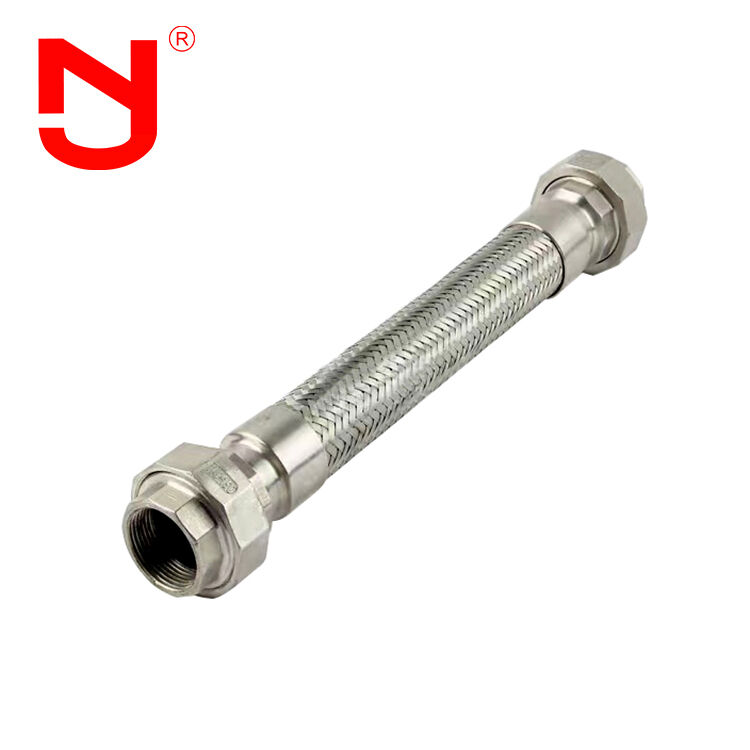

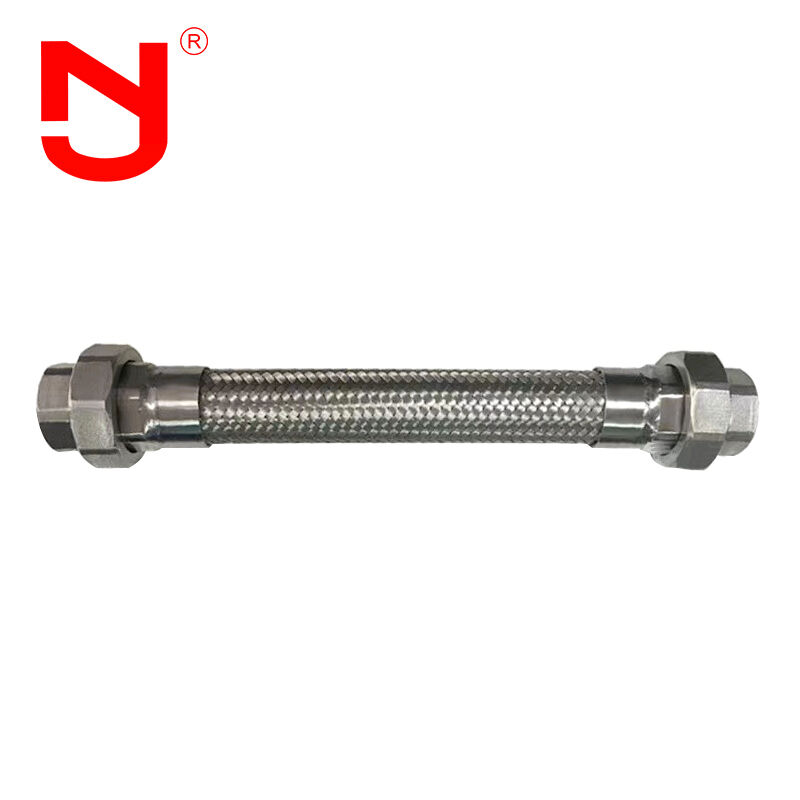

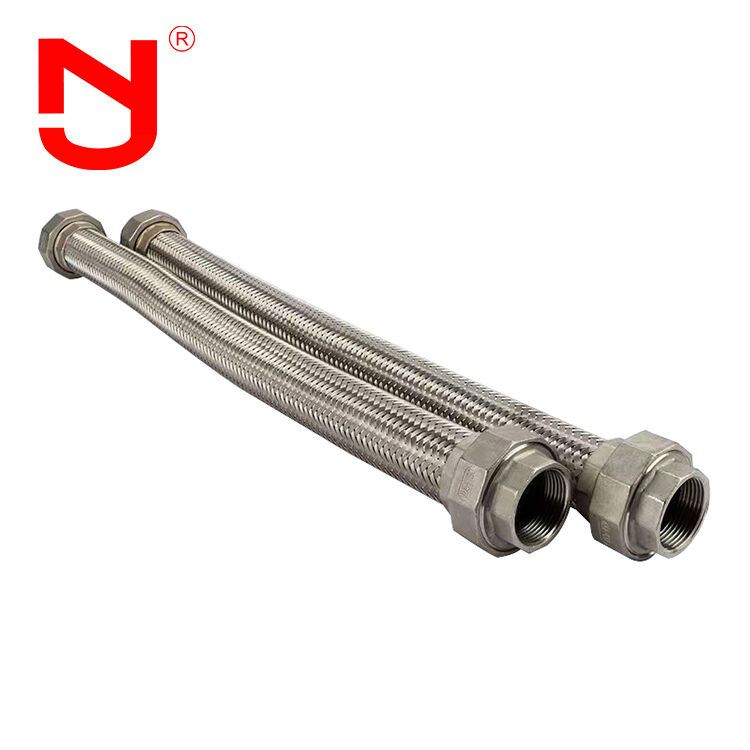

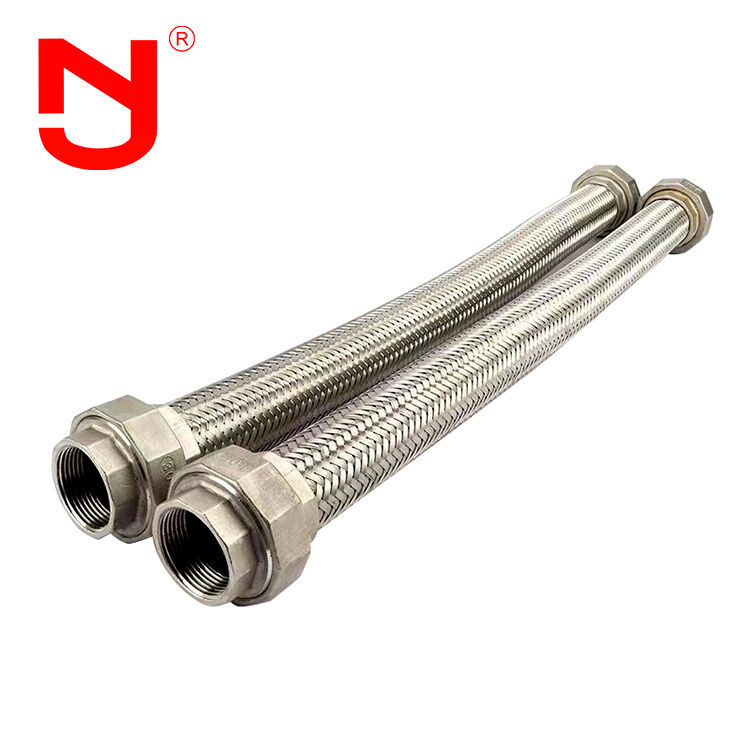

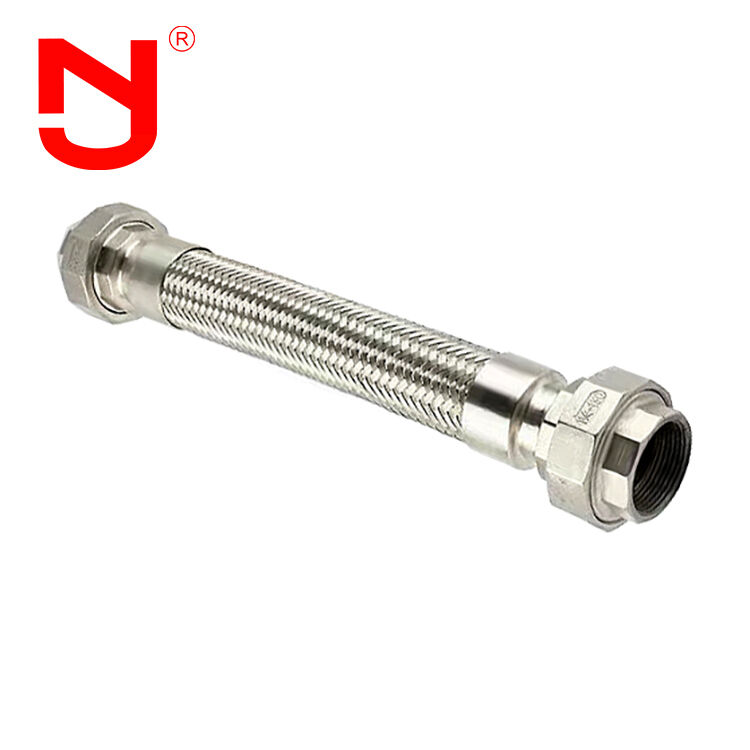

Roestvrij staaldraad gevlochten flexibele metalen slang Union Type
Union-type metaalgevlochten flexibele slangen zijn flexibele leidingconstructies bestaande uit een metalen gegolfde binnenslang versterkt met een externe gevlochten laag en voorzien van eindverbindingen van het unietype. Ze zijn ontworpen om trillingen te absorberen, thermische uitzetting op te vangen en kleine verkeerde uitlijningen in leidingsystemen te compenseren, terwijl ze hoge drukcapaciteiten, mechanische sterkte, corrosieweerstand en betrouwbare, lekdichte prestaties in industriële toepassingen bieden.
Prestatiekenmerken
Het belangrijkste elastische element van een flexibele uitzettingsvoeg is een roestvrijstalen balg. Door het uitzetten en buigen van de balg accommodeert de flexibele dilatatievoeg de beweging van de pijpleiding in axiale, dwars- en hoekrichtingen. Flexibele uitzettingsvoeg kan de volgende functies vervullen:
- Absorbeert axiale, transversale en hoekige thermische vervorming van de pijpleiding
- Vermindert de impact van apparatuurtrillingen op pijpleidingsystemen
- Compenseert de vervorming van pijpleidingen veroorzaakt door seismische activiteit en grondzetting
Technische specificaties
| Diameter (mm) |
Drukklasse (Mpa) |
Beschikbaar gebied van balg (c㎡) |
Maximale externe diameter (mm) |
Lengte (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-628 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Productieproces
JINGNING's hoogwaardige Union Type Metal Braided Flex-slangen worden met precisie en expertise vervaardigd:
Union Type Metal Braided Water Flexibel kan volgens specifieke eisen tot verschillende typen worden verwerkt:
- Materialen balglichaam: roestvrij staal 304, 316L
- Flensmaterialen: Q235 koolstofstaal, 304, 316L roestvrij staal
Met meer dan 17 jaar ontwerpervaring in de productie van flexibele compensatoren, rubberen compensatoren, metalen balgverbindingen, demontageverbindingen en andere industriële buisfittingen, voldoen Jingning-producten aan internationale normen, waaronder GB, ISO, DIN, ANSI, BS, JIS en klantspecifieke eisen.
Productvoordelen
- Concurrerende fabrieksdirecte prijzen
- 17 jaar productie-ervaring met 5 jaar exportexpertise
- Strenge kwaliteitscontrole die de industrienormen overtreft
- Aangepaste matrijsbasisspecificaties en OEM-services
- Gratis productmonsters beschikbaar
- Grote voorraad voor onmiddellijke levering
Toepassingen
Dankzij hun flexibiliteit kunnen flexibele pijpconnectoren temperatuurverschillen en andere bewegingen tussen apparatuur en pijpleidingen compenseren, trillingen voorkomen, de stuwkracht van pijpleidingen op apparatuur verminderen en ongelijkmatige zettingen van de tankfundering opvangen. Flexibele compensatoren worden veel gebruikt in chemische processen, olieraffinage, energieopwekking, lichte industrie, kernenergie, metallurgie, machines, instrumentatie, maritieme en ruimtevaarttoepassingen. Met het toenemende gebruik van stroom- en warmtepijpleidingen in de industriële en civiele sectoren blijft de vraag naar flexibele pijpconnectoren groeien.
Veelgestelde vragen
Vraag: Kunnen de Union Type Metal Braided Flex-slangen worden gemarkeerd met een aangepast logo?
A: Ja, ze kunnen worden gemarkeerd met uw logo. Wij bieden uitgebreide OEM- en ODM-services.
Vraag: Wat is de lengte van aangezicht tot aangezicht van metalen gevlochten flexibele slangen van het type Union?
A: Standaard lengtes van aangezicht tot aangezicht zijn L130, L152, L203. Wij accepteren ook aangepaste lengtes volgens uw specifieke vereisten.
Vraag: Kunt u tekeningen verstrekken van Union Type Metal Braided Flex-slangen?
A: Ja, we kunnen gedetailleerde tekeningen verstrekken. Neem contact met ons op voor de tekeningen van de flexibele pijpconnectoren.
Vraag: Welke certificaten kunt u verstrekken voor Union Type Metal Braided Flex-slangen?
A: Wij bieden CE- en ISO-certificeringen voor onze producten.
