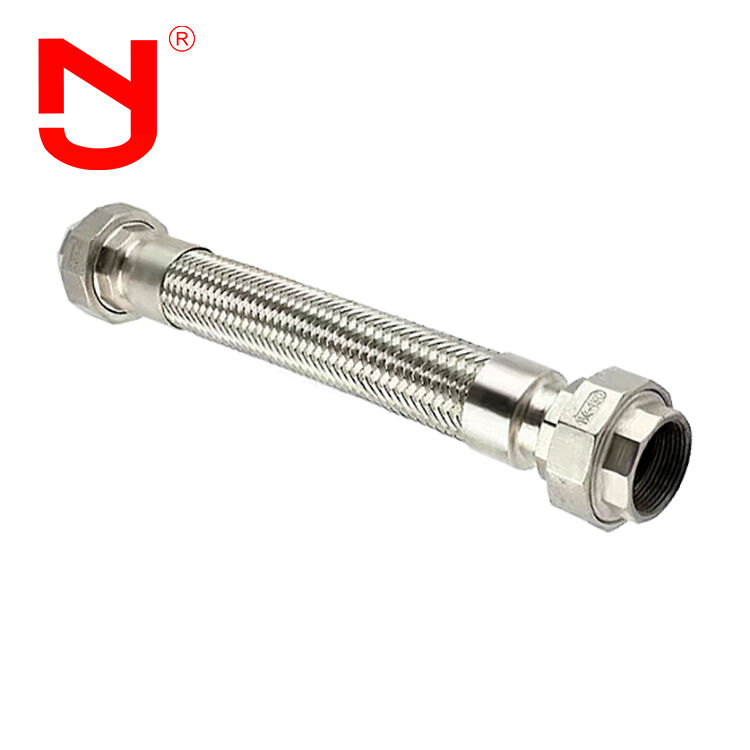

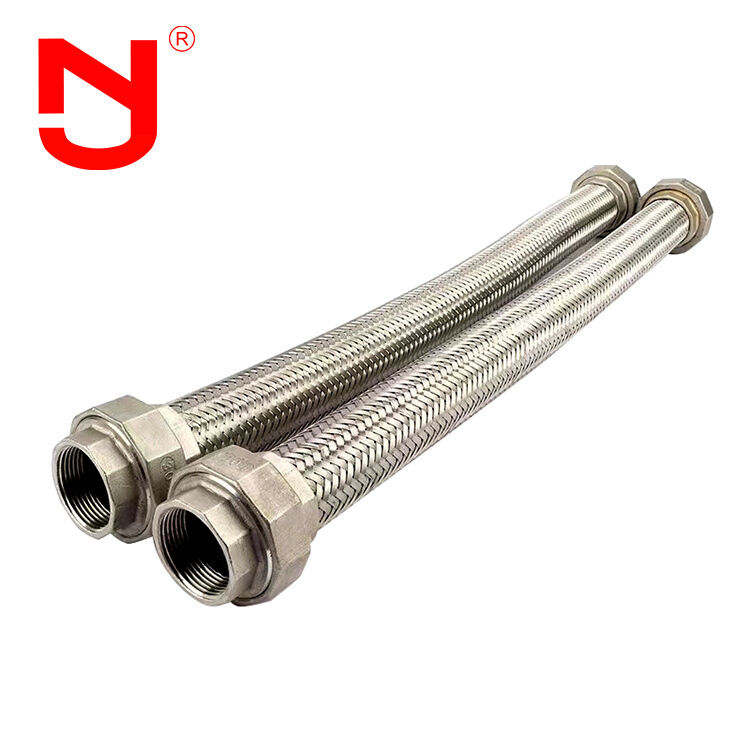

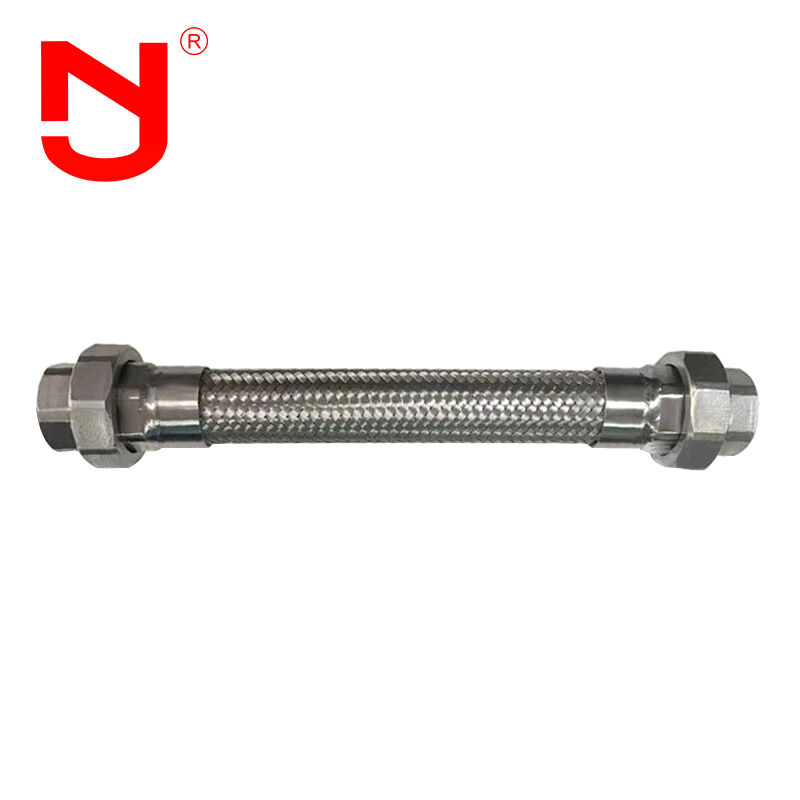

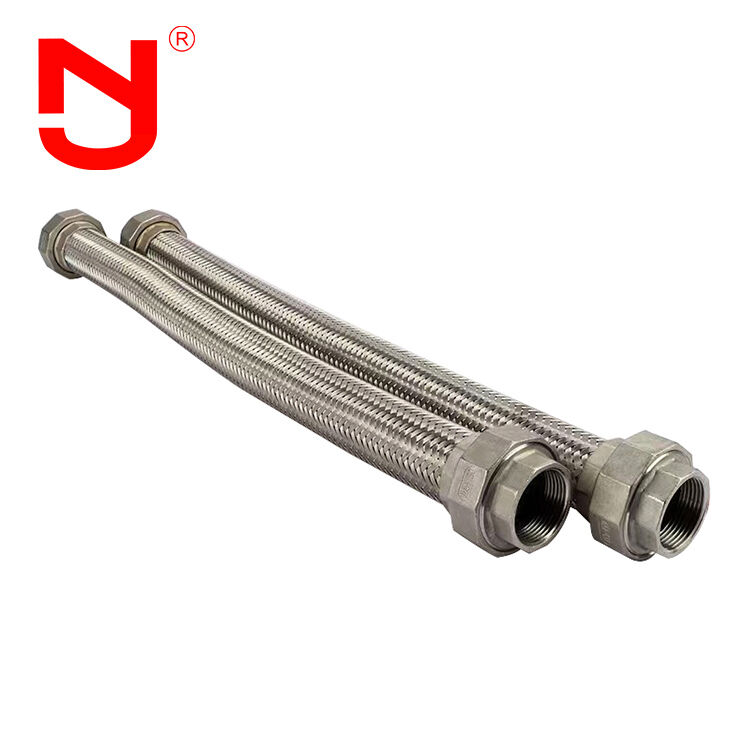

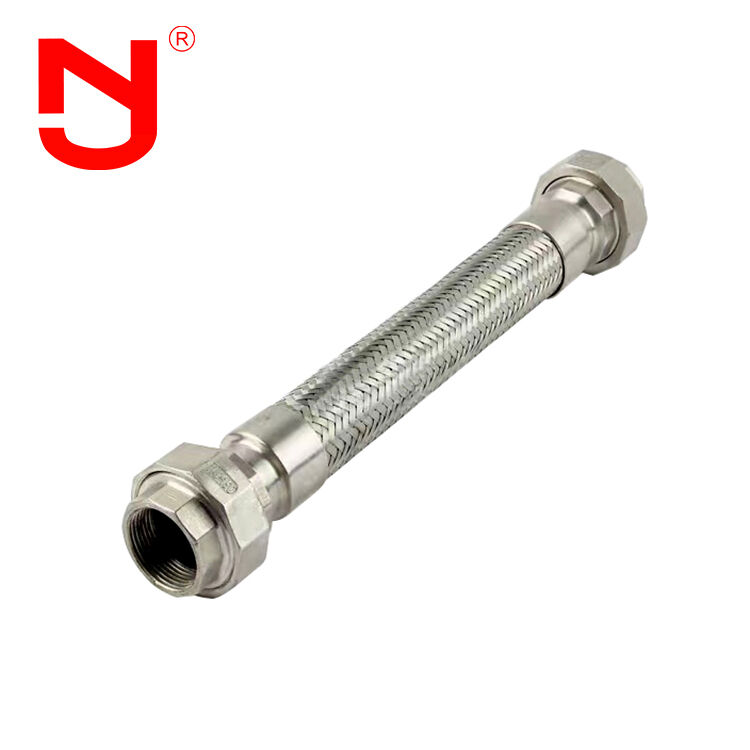

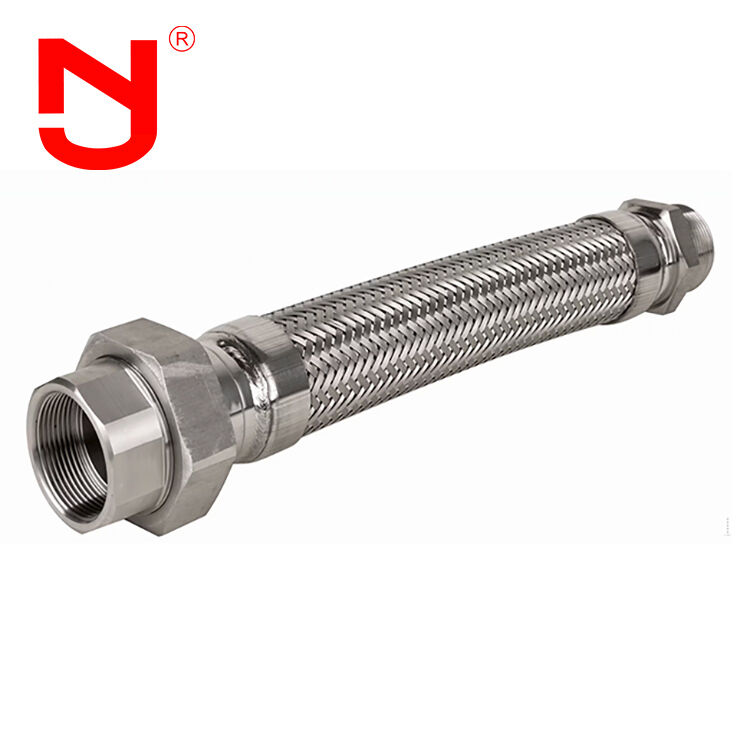

Roestvrijstalen gevlochten flexibele metalen slang met koppelingstype gasflexslang
Een gasflexslang met koppelingstype is een flexibele gasslangverbinding die is uitgerust met koppelingstype eindfittingen die een eenvoudige installatie en verwijdering mogelijk maken zonder de slang te draaien. Het is ontworpen om gas veilig te transporteren en tegelijkertijd trillingen, thermische uitzetting en lichte uitlijnfouten in gasleidingsystemen op te vangen, waardoor een veilige, lekvrije en duurzame verbinding wordt gegarandeerd voor residentiële, commerciële of industriële gastoepassingen.
Prestatie-eigenschappen
Het belangrijkste elastische element van een flexibele expansievoeg is een roestvrijstalen balg. Door de uitzetting en buiging van de balg vangt de flexibele expansievoeg de beweging van de pijpleiding op in axiale, transversale en hoekrichtingen. Flexibele expansievoegen kunnen de volgende rollen spelen:
- Absorbeert axiale, transversale en hoekthermische vervorming van pijpleidingen
- Vermindert de impact van trillingen van apparatuur op pijpleidingsystemen
- Compenseert pijpleidingvervorming veroorzaakt door seismische activiteit en bodemverzakking
Technische specificaties
Belangrijkste gegevens van de metalen slang:
| Diameter (mm) |
Drukklasse (Mpa) |
Beschikbaar oppervlak van de balg (c㎡) |
Max. afmeting van de buitendiameter (mm) |
Lengte (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Productieproces
Gasflexslang met koppelingstype kan worden verwerkt in verschillende typen, afhankelijk van de behoeften:
- Balglichaammaterialen: Roestvrij staal 304, 316L
- Flensmaterialen: Q235 koolstofstaal, 304, 316L roestvrij staal
Jingning heeft meer dan 17 jaar ontwerpervaring in de productie van flexibele expansievoegen, rubberen expansievoegen, metalen balgvoegen, demontagevoegen, pijpleidingen en andere industriële pijpfittingen. De flexibele expansievoeg voldoet aan internationale normen zoals GB, ISO, DIN, ANSI, BS, JIS en speciale klanteisen.
Productvoordelen
- Concurrerende fabrieksprijzen
- 17 jaar productie-ervaring met 5 jaar exportexpertise
- Strikte kwaliteitsinspectie die de industrienormen overtreft
- Specificaties voor aangepaste matrijsbasis en OEM-diensten
- Gratis productmonsters beschikbaar
- Grote voorraad voor snelle levering
Toepassingen
Vanwege de flexibiliteit kunnen pijpflexconnectoren temperatuurverschillen of andere vervormingen tussen apparatuur en pijpleidingen compenseren, trillingen voorkomen, de pijpleidingdruk op apparatuur verminderen en zich aanpassen aan ongelijke bodemverzakking van de tank. Flexibele expansievoegen worden veel gebruikt in de chemische industrie, olieraffinage, energie, lichte industrie, kernenergie, metallurgie, machinebouw, instrumentatie, scheepsbouw, ruimtevaart en andere industriële sectoren. Met de uitgebreide toepassing van energiepijpleidingen en warmtepijpleidingen in industriële en civiele gebieden, blijven de eisen voor pijpflexconnectoren toenemen.
Veelgestelde vragen
V1: Kan de gasflexslang met koppelingstype worden gemarkeerd met een aangepast logo?
A1: Ja, deze kan worden gemarkeerd met uw logo. Wij bieden OEM- en ODM-diensten.
V2: Wat is de lengte van de gasflexslang met koppelingstype?
A2: De lengte kan L130, L152, L203... zijn. We accepteren ook aangepaste lengtes volgens uw wensen.
V3: Kunt u tekeningen van de gasflexslang met koppelingstype verstrekken?
A3: Ja, we leveren gedetailleerde tekeningen. Neem contact met ons op om de tekening van de pijpflexconnector te ontvangen.
V4: Welke certificaten van de gasflexslang met koppelingstype kunt u verstrekken?
A4: Wij leveren CE- en ISO-certificaten.
