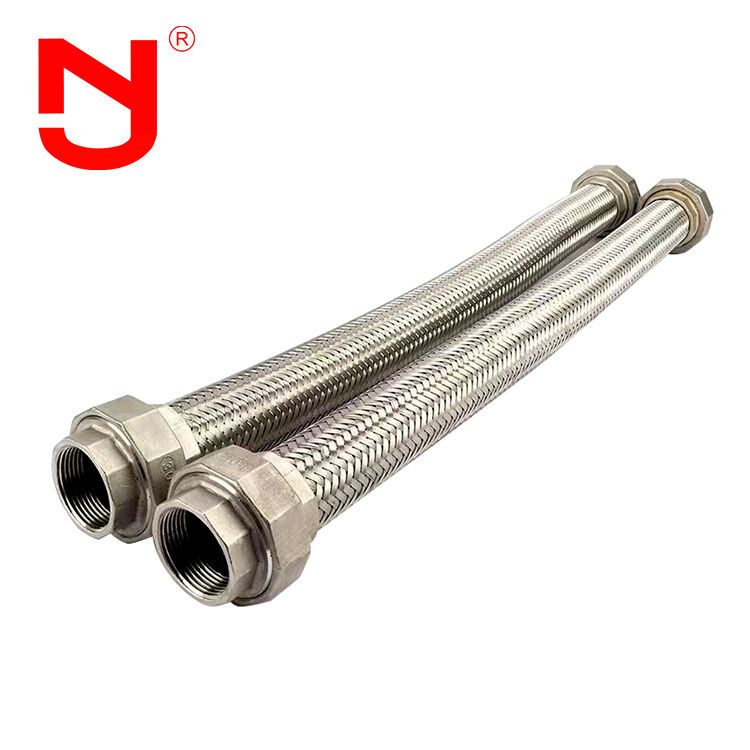

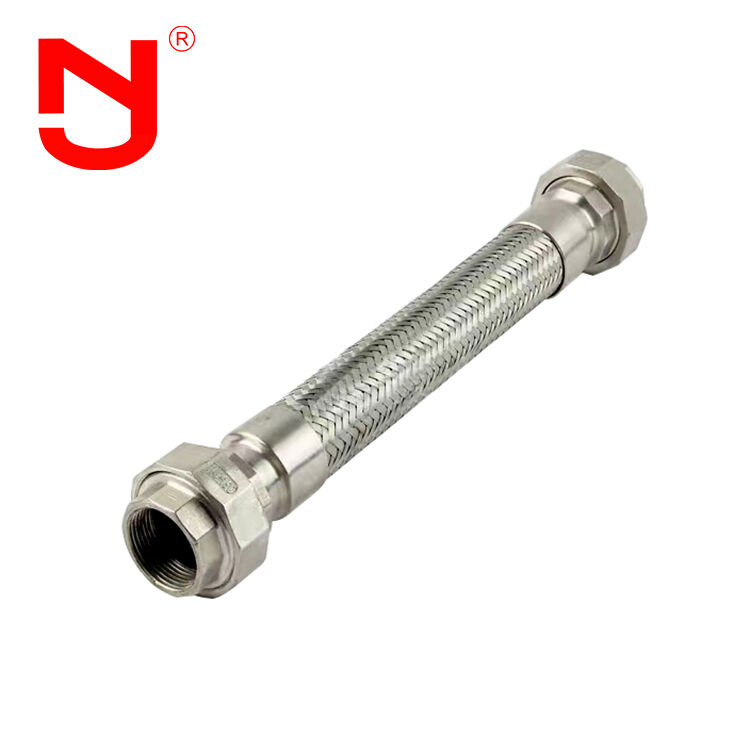

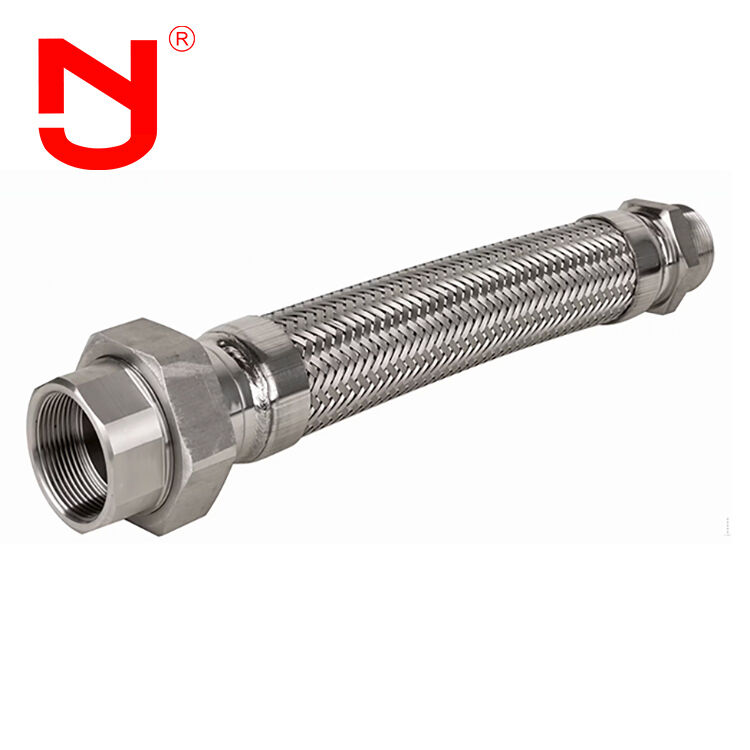

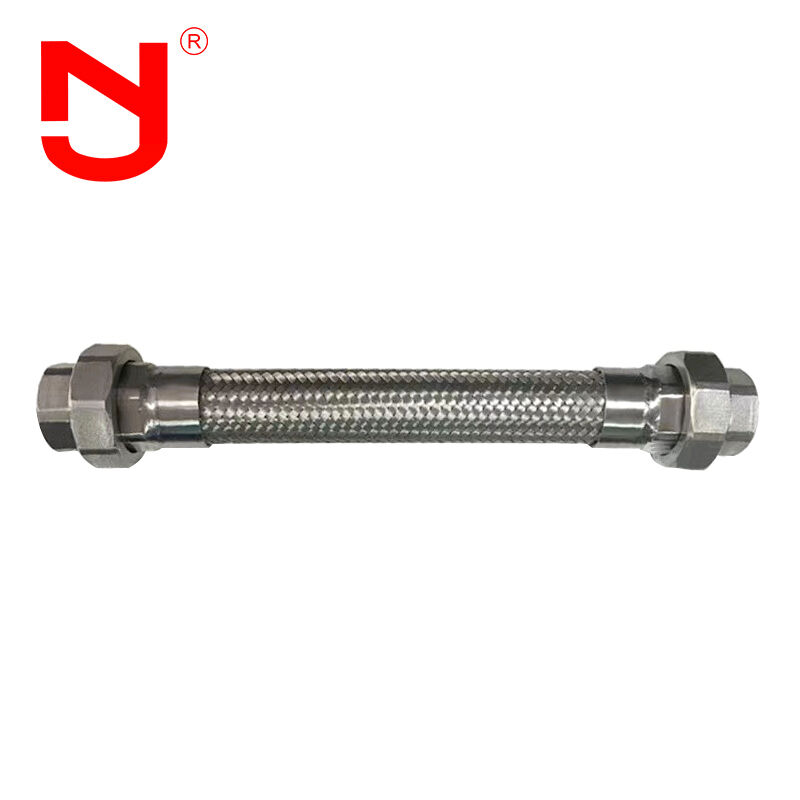

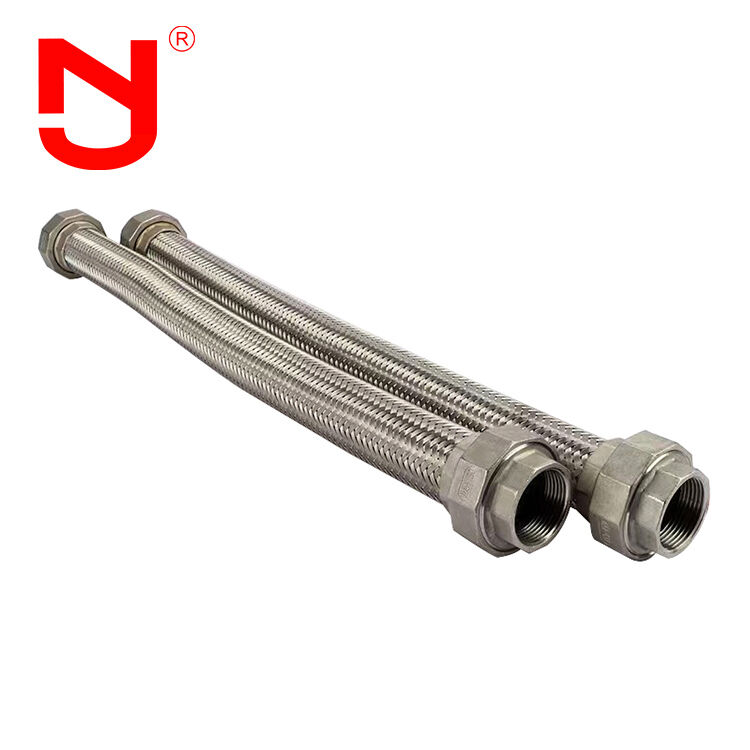

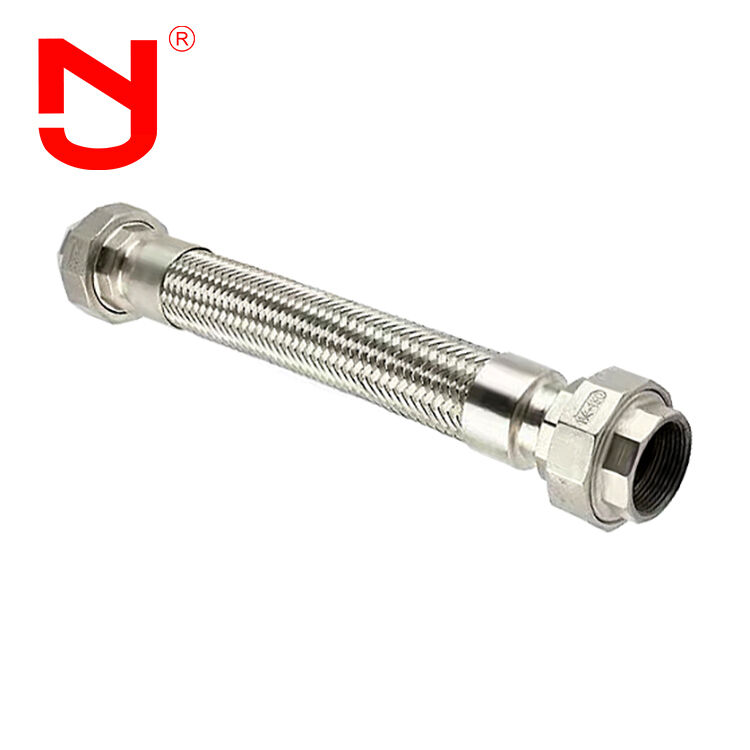

Roestvrij staaldraad gevlochten flexibele metalen slang Union Type
Een roestvrijstalen flexibele slang van het Union-type is een flexibel leidingonderdeel gemaakt van een roestvrijstalen gegolfde binnenslang met roestvrijstalen gevlochten versteviging, voorzien van eindverbindingen van het unietype. Het is ontworpen om trillingen te absorberen, thermische uitzetting te compenseren en kleine verkeerde uitlijningen in leidingsystemen te corrigeren, terwijl het een hoge sterkte, corrosieweerstand en betrouwbare, lekdichte prestaties biedt in veeleisende industriële toepassingen.
Prestatiekenmerken
Het belangrijkste elastische element van een flexibele uitzettingsvoeg is een roestvrijstalen balg. Door het uitzetten en buigen van de balg accommodeert de flexibele dilatatievoeg de beweging van de pijpleiding in axiale, dwars- en hoekrichtingen. Flexibele dilatatievoegen kunnen de volgende rollen spelen:
- Absorbeert axiale, transversale en hoekige thermische vervorming van de pijpleiding
- Vermindert de impact van apparatuurtrillingen op pijpleidingsystemen
- Compenseert de vervorming van pijpleidingen veroorzaakt door aardbevingen en bodemdaling
Technische parameters
Specificaties metalen slang
| Diameter (mm) |
Drukklasse (Mpa) |
Beschikbaar gebied van balg (c㎡) |
Maximale externe diameter (mm) |
Lengte (mm) |
| 32 | 1,0/1,6/2,5 | 16 | 225 | 160-280 |
| 40 | 1,0/1,6/2,5 | 23 | 244 | 164-289 |
| 50 | 1,0/1,6/2,5 | 37 | 259 | 172-306 |
| 65 | 1,0/1,6/2,5 | 55 | 270 | 215-322 |
| 80 | 1,0/1,6/2,5 | 81 | 284 | 240-366 |
| 100 | 1,0/1,6/2,5 | 121 | 304 | 235-345 |
| 125 | 1,0/1,6/2,5 | 180 | 334 | 282-342 |
| 150 | 1,0/1,6/2,5 | 257 | 364 | 282-367 |
| 200 | 1,0/1,6/2,5 | 479 | 442 | 340-426 |
| 250 | 1,0/1,6/2,5 | 769 | 507 | 393-493 |
| 300 | 1,0/1,6/2,5 | 1105 | 562 | 464-565 |
| 350 | 1,0/1,6/2,5 | 1307 | 622 | 509-609 |
| 400 | 1,0/1,6/2,5 | 1611 | 562 | 522-628 |
| 450 | 1,0/1,6/2,5 | 1972 | 700 | 403-523 |
| 500 | 1,0/1,6/2,5 | 2445 | 760 | 431-554 |
| 600 | 1,0/1,6/2,5 | 3534 | 835 | 478-588 |
| 700 | 1,0/1,6/2,5 | 4717 | 1110 | 490-590 |
| 800 | 1,0/1,6/2,5 | 5822 | 1265 | 502-602 |
| 900 | 1,0/1,6/2,5 | 7620 | 1186 | 698 |
| 1000 | 1,0/1,6/2,5 | 9043 | 1286 | 692 |
Productieproces
Union Type Metal Braided Flex Lines kunnen volgens verschillende behoeften in verschillende typen worden verwerkt:
- Materialen balglichaam: roestvrij staal 304, 316L
- Flensmaterialen: Q235 koolstofstaal, 304, 316L roestvrij staal
Jingning heeft meer dan 17 jaar ontwerpervaring in de productie van flexibele compensatoren, rubberen compensatoren, metalen balgverbindingen, demontageverbindingen, pijpleidingen en andere industriële buisfittingen. De flexibele dilatatievoeg voldoet aan internationale normen zoals GB, ISO, DIN, ANSI, BS, JIS en speciale klanteisen.
Productvoordelen
- Concurrerende prijzen af fabriek
- 17 jaar productie-ervaring met 5 jaar exportervaring
- Strenge kwaliteitscontrole die de industrienormen overtreft
- Aangepaste vormbasis en OEM-specificaties beschikbaar
- Gratis monsters verstrekt
- Grote voorraad bijgehouden
Toepassingen
Vanwege hun flexibiliteit kunnen flexibele pijpconnectoren compenseren voor temperatuurverschilvervorming of andere vervormingen tussen apparatuur en pijpleidingen, trillingen voorkomen, de stuwkracht van pijpleidingen op apparatuur verminderen en zich aanpassen aan ongelijkmatige zettingen van tankfunderingen. Flexibele compensatoren worden veel gebruikt in de chemische industrie, olieraffinage, energieopwekking, lichte industrie, atoomenergie, metallurgie, machines, instrumentatie, scheepsbouw, lucht- en ruimtevaart en andere sectoren. Met de uitgebreide toepassing van energiepijpleidingen en warmtepijpleidingen op industrieel en civiel gebied blijven de eisen aan flexibele pijpconnectoren toenemen.
Veelgestelde vragen
Vraag 1: Kan de Union Type roestvrijstalen flexibele slang worden gemarkeerd met een aangepast logo?
A1: Ja, het kan worden gemarkeerd met uw logo. Wij bieden OEM- en ODM-diensten.
Vraag 2: Wat is de lengte van aangezicht tot aangezicht van de roestvrijstalen flexibele slang van het Union-type?
A2: Standaard lengtes van aangezicht tot aangezicht zijn L130, L152, L203. Wij accepteren ook aangepaste lengtes volgens uw vereisten.
Vraag 3: Kunt u tekeningen verstrekken van Union Type roestvrijstalen flexibele slang?
A3: Ja, wij bieden technische tekeningen. Neem contact met ons op voor tekeningen van flexibele pijpconnectoren.
Vraag 4: Welke certificaten kunt u verstrekken voor Union Type roestvrijstalen flexibele slang?
A4: Wij bieden CE- en ISO-certificeringen.
