Gevlochten Flexibele Metalen Slang Union Type Flexibele Pijpconnectoren

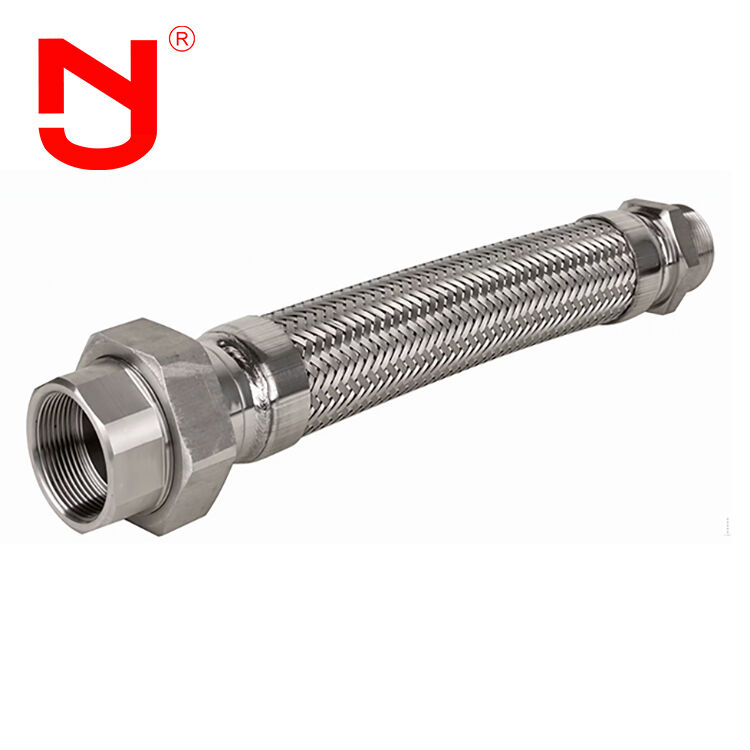

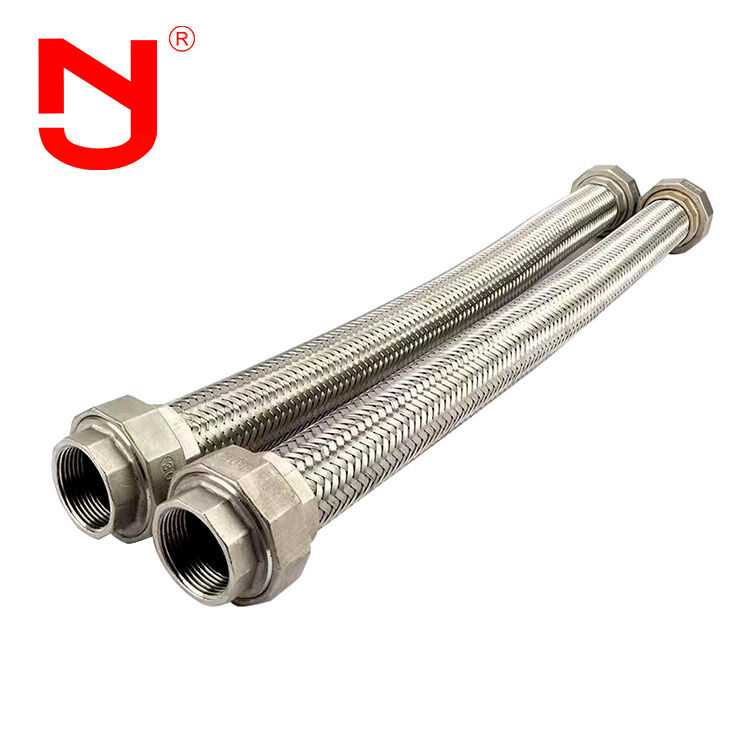

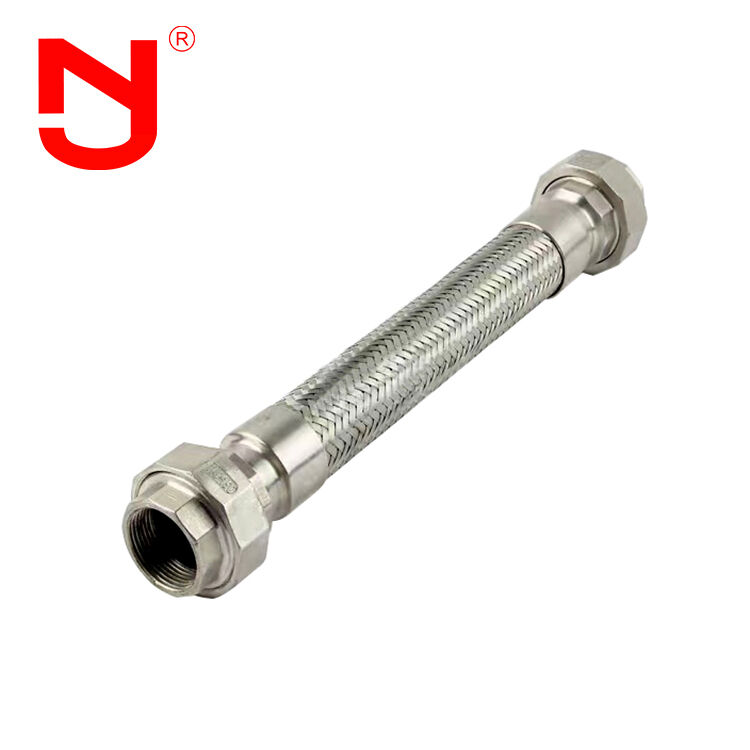

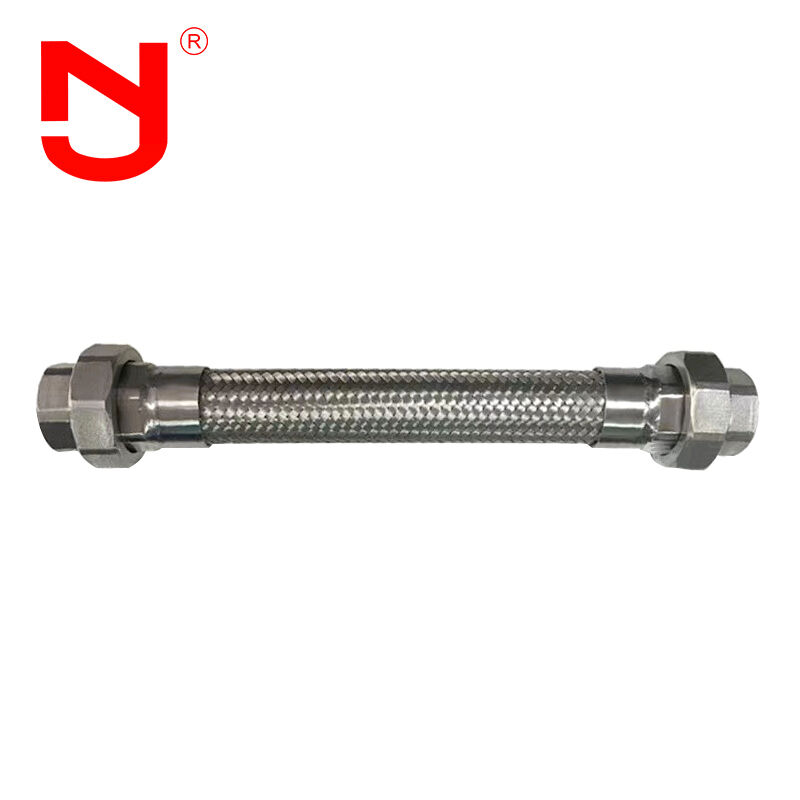

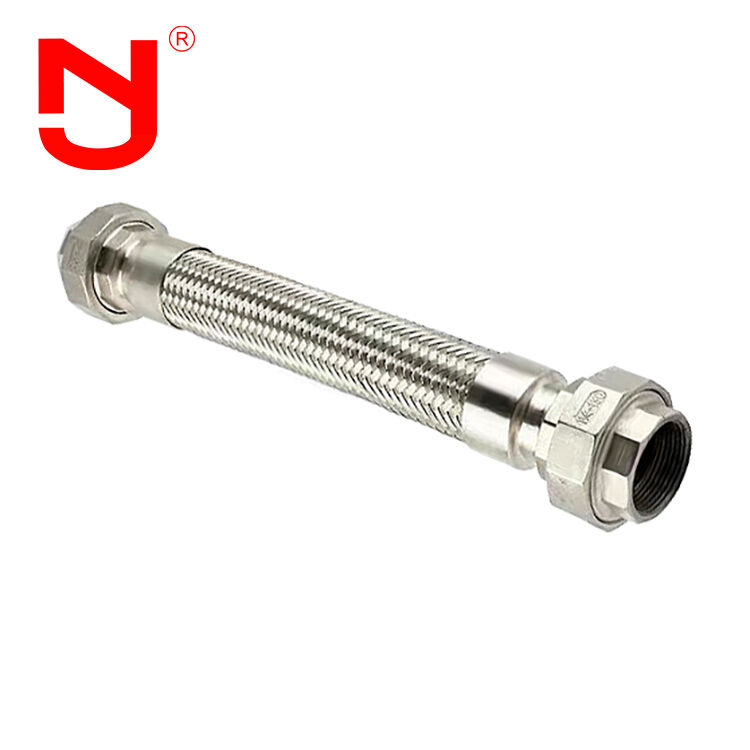

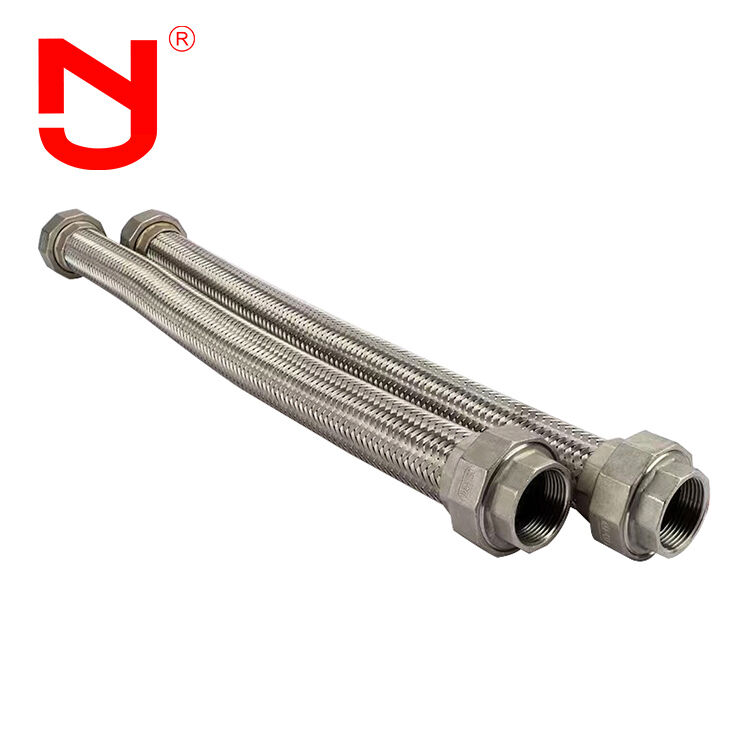

Union Type Flexibele Pijpconnectoren Roestvrij Staal zijn flexibele pijpconnectoren bestaande uit een roestvrijstalen gegolfde metalen slang, versterkt met een externe roestvrijstalen vlecht en voorzien van union-type eindverbindingen. Ze zijn ontworpen om trillingen, thermische uitzetting en lichte uitlijningsfouten in leidingsystemen op te vangen, terwijl ze een hoge drukmogelijkheid, corrosiebestendigheid en veilige, lekvrije verbindingen bieden voor industriële vloeistof- en gastoepassingen.
Prestatie-eigenschappen
Het belangrijkste elastische element van de flexibele expansiekoppeling is een roestvrijstalen balg. Door de uitzetting en buiging van de balg vangt de flexibele expansiekoppeling de beweging van de pijpleiding op in axiale, transversale en hoekrichtingen.
- Absorbeert axiale, transversale en hoekthermische vervorming van pijpleidingen
- Vermindert de impact van trillingen van apparatuur op pijpleidingsystemen
- Compenseert pijpleidingvervorming veroorzaakt door seismische activiteit en grondverzakking
Technische specificaties
Hoofdgegevens metalen slang
| Diameter (mm) |
Drukklasse (Mpa) |
Beschikbaar oppervlak van balg (c㎡) |
Max. afmeting buitendiameter (mm) |
Lengte (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Productieproces
Union Type Flexibele Pijpconnectoren Roestvrij Staal kunnen worden verwerkt in verschillende typen, afhankelijk van specifieke toepassingsvereisten.
Materiaalspecificaties
- Balglichaam: Roestvrij Staal 304, 316L
- Flensmaterialen: Q235 koolstofstaal, 304, 316L roestvrij staal
Jingning heeft meer dan 17 jaar ontwerpervaring in de productie van flexibele expansiekoppelingen, rubberen expansiekoppelingen, metalen balgkoppelingen, demontagekoppelingen en andere industriële pijpfittingen. Onze flexibele expansiekoppelingen voldoen aan internationale normen, waaronder GB, ISO, DIN, ANSI, BS, JIS, evenals aangepaste vereisten.
Productvoordelen
- Concurrerende fabrieksprijzen
- 17 jaar productie-ervaring met 5 jaar exportexpertise
- Strenge kwaliteitscontrole die de industrienormen overtreft
- Aangepaste malbasis specificaties en OEM-diensten
- Gratis productmonsters beschikbaar
- Uitgebreide voorraad voor snelle levering
Toepassingen
Vanwege hun flexibiliteit compenseren deze pijpconnectoren temperatuurverschillen en andere bewegingen tussen apparatuur en pijpleidingen, voorkomen ze trillingsoverdracht, verminderen ze de pijpleidingdruk op apparatuur en vangen ze ongelijke verzakking van de tankfundering op. Flexibele expansiekoppelingen worden veel gebruikt in meerdere industrieën, waaronder chemische verwerking, olieraffinage, energieopwekking, lichte industrie, nucleaire toepassingen, metallurgie, machines, instrumentatie, marine- en luchtvaartsectoren.
Veelgestelde vragen
V1: Kunnen de Union Type Flexibele Pijpconnectoren Roestvrij Staal worden gemarkeerd met een aangepast logo?
A1: Ja, ze kunnen worden gemarkeerd met uw logo. Wij bieden uitgebreide OEM & ODM-diensten.
V2: Wat is de lengte van de Union Type Flexibele Pijpconnectoren Roestvrij Staal?
A2: Standaard lengtes zijn onder meer L130, L152, L203. We accepteren ook aangepaste lengtespecificaties volgens uw vereisten.
V3: Kunt u tekeningen van Union Type Flexibele Pijpconnectoren Roestvrij Staal verstrekken?
A3: Ja, we leveren gedetailleerde technische tekeningen. Neem contact met ons op voor specifieke pijpflexconnector tekeningen.
V4: Welke certificaten van Union Type Flexibele Pijpconnectoren Roestvrij Staal kunt u verstrekken?
A4: Wij leveren CE- en ISO-certificeringen voor onze producten.
