Roestvrijstalen, gevlochten flexibele metalen slang, type koppeling, flexibele gevlochten slang

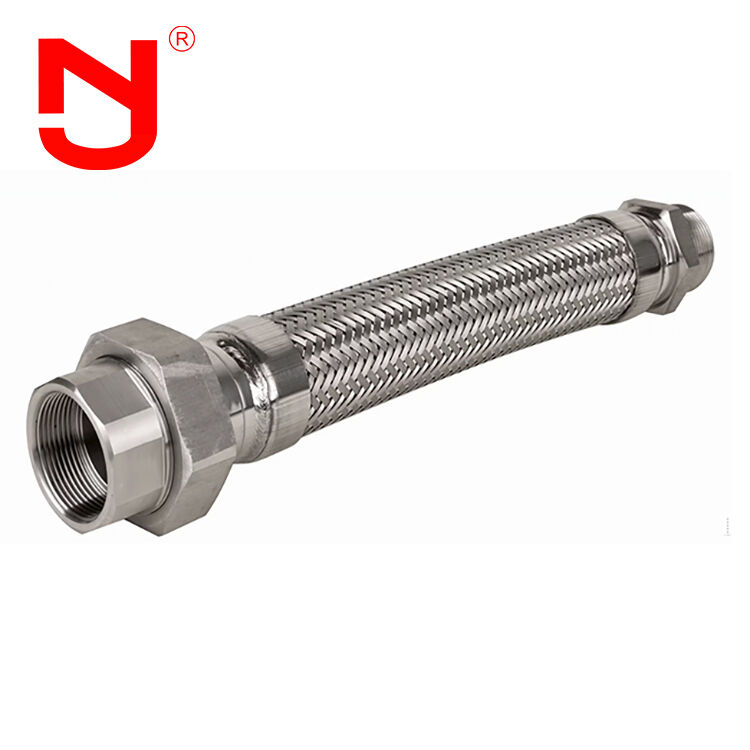

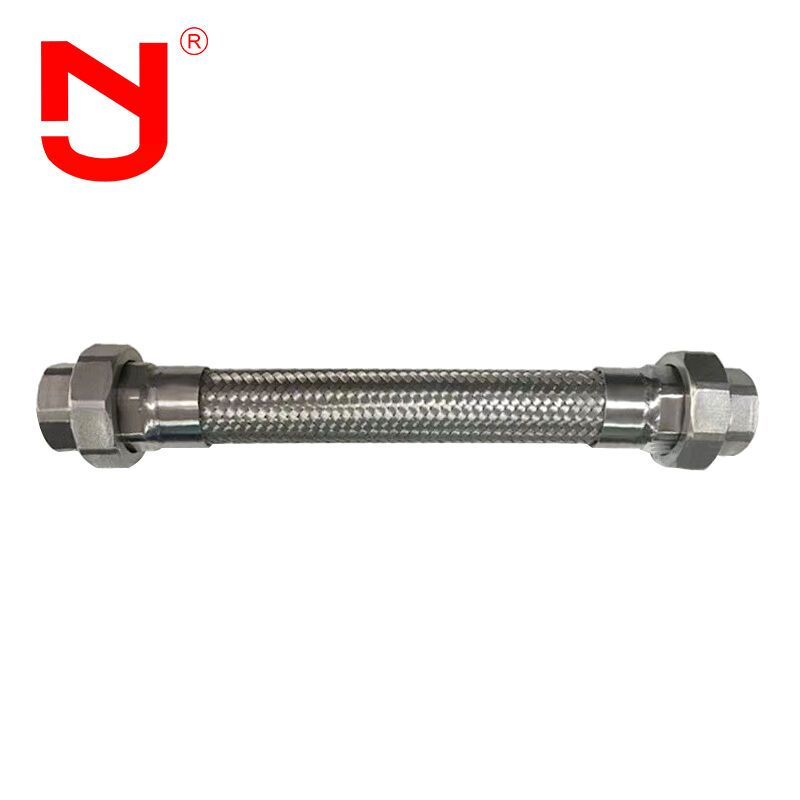

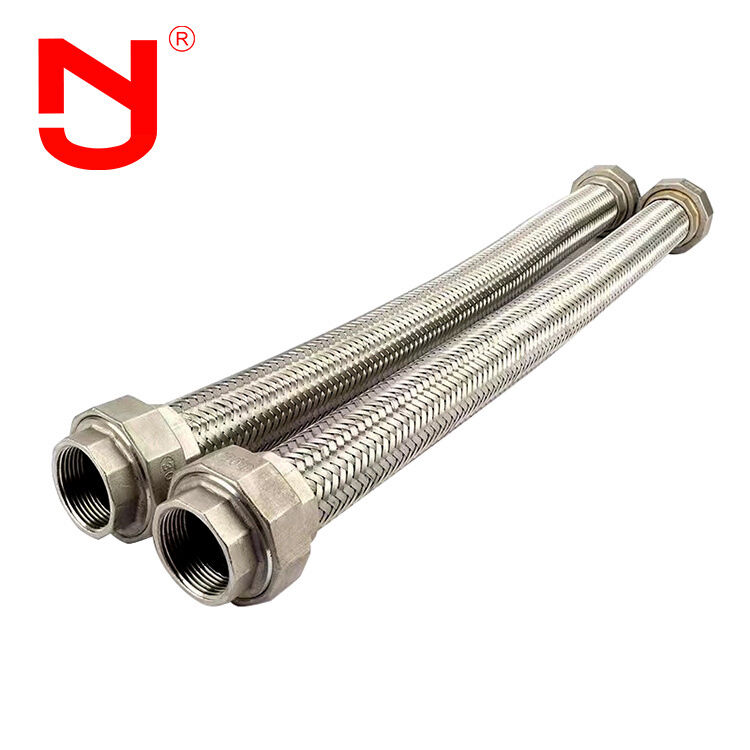

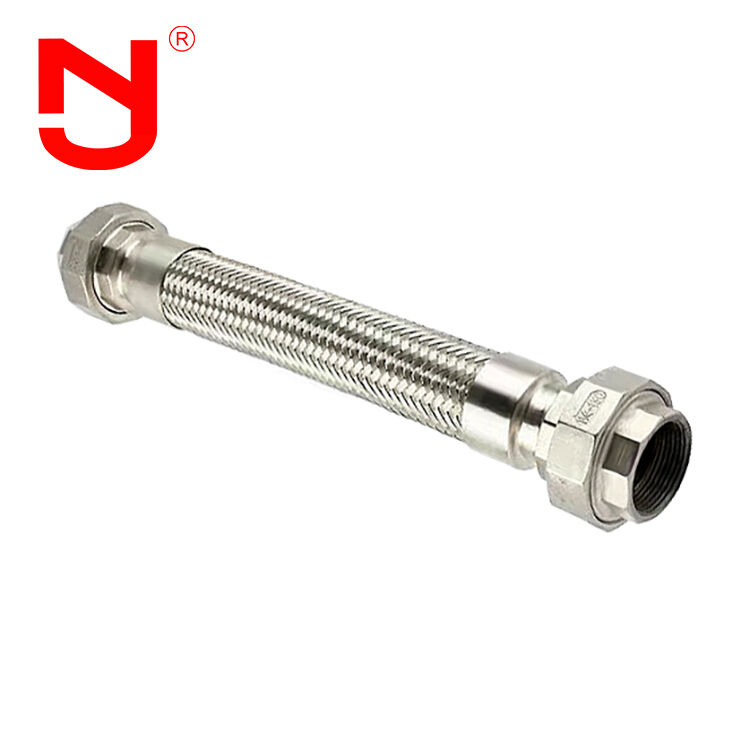

Flexibele gevlochten slang van het type koppeling is een flexibele slangconstructie ontworpen met koppelingseindaansluitingen die eenvoudige installatie, verwijdering en onderhoud mogelijk maken zonder de slang te hoeven draaien. Het bestaat uit een binnenflexibele buis die is versterkt met een externe gevlochten laag, meestal gemaakt van roestvrij staal, om sterkte, drukbestendigheid en duurzaamheid te bieden. Dit type slang wordt vaak gebruikt in leidingsystemen om trillingen, thermische uitzetting en kleine uitlijningsfouten op te vangen en tegelijkertijd een veilige en lekvrije verbinding te garanderen.
Prestatiekenmerken
Het belangrijkste elastische element van de flexibele expansiekoppeling is een roestvrijstalen balg. Door de uitzetting en buiging van de balg vangt de flexibele expansiekoppeling de beweging van de pijpleiding op in axiale, transversale en hoekrichtingen. De flexibele expansiekoppeling kan de volgende rollen spelen:
- Absorbeert de axiale, transversale en hoekthermische vervorming van de pijpleiding
- Kan trillingen van apparatuur absorberen en de invloed van trillingen van apparatuur op de pijpleiding verminderen
- Kan de pijpleidingvervorming absorberen die wordt veroorzaakt door aardbevingen en bodemdaling
Technische parameters
Specificaties metalen slang
| Diameter (mm) |
Drukklasse (Mpa) |
Beschikbaar oppervlak van de balg (c㎡) |
Max. afmeting buitendiameter (mm) |
Lengte (mm) |
| 32 | 1.0/1.6/2.5 | 16 | 225 | 160-280 |
| 40 | 1.0/1.6/2.5 | 23 | 244 | 164-289 |
| 50 | 1.0/1.6/2.5 | 37 | 259 | 172-306 |
| 65 | 1.0/1.6/2.5 | 55 | 270 | 215-322 |
| 80 | 1.0/1.6/2.5 | 81 | 284 | 240-366 |
| 100 | 1.0/1.6/2.5 | 121 | 304 | 235-345 |
| 125 | 1.0/1.6/2.5 | 180 | 334 | 282-342 |
| 150 | 1.0/1.6/2.5 | 257 | 364 | 282-367 |
| 200 | 1.0/1.6/2.5 | 479 | 442 | 340-426 |
| 250 | 1.0/1.6/2.5 | 769 | 507 | 393-493 |
| 300 | 1.0/1.6/2.5 | 1105 | 562 | 464-565 |
| 350 | 1.0/1.6/2.5 | 1307 | 622 | 509-609 |
| 400 | 1.0/1.6/2.5 | 1611 | 562 | 522-628 |
| 450 | 1.0/1.6/2.5 | 1972 | 700 | 403-523 |
| 500 | 1.0/1.6/2.5 | 2445 | 760 | 431-554 |
| 600 | 1.0/1.6/2.5 | 3534 | 835 | 478-588 |
| 700 | 1.0/1.6/2.5 | 4717 | 1110 | 490-590 |
| 800 | 1.0/1.6/2.5 | 5822 | 1265 | 502-602 |
| 900 | 1.0/1.6/2.5 | 7620 | 1186 | 698 |
| 1000 | 1.0/1.6/2.5 | 9043 | 1286 | 692 |
Productieproces
Ontdek hoe JINGNING hoogwaardige flexibele gevlochten slangen van het type koppeling produceert. Onze slangen kunnen worden verwerkt tot verschillende typen, afhankelijk van specifieke vereisten:
- Balglichaammaterialen: Roestvrij staal 304, 316L
- Flensmaterialen: Q235 koolstofstaal, 304, 316L roestvrij staal
Met meer dan 17 jaar ontwerpervaring in de productie van flexibele expansiekoppelingen, rubberen expansiekoppelingen, metalen balgkoppelingen, demontagekoppelingen en andere industriële pijpfittingen, voldoen onze producten aan internationale normen, waaronder GB, ISO, DIN, ANSI, BS, JIS en aangepaste vereisten.
Productvoordelen
- Concurrerende fabrieksprijzen
- 17 jaar productie-ervaring met 5 jaar exportexpertise
- Strikte kwaliteitsinspectie die de industrienormen overtreft
- Aangepaste specificaties en OEM-services beschikbaar
- Gratis monsters op aanvraag
- Grote voorraad voor snelle levering
Toepassingen
Vanwege hun flexibiliteit kunnen pijpflexconnectoren compenseren voor temperatuurverschillen en andere bewegingen tussen apparatuur en pijpleidingen, trillingen voorkomen, de pijpleidingdruk op apparatuur verminderen en oneffenheden in de tankfundering opvangen. Flexibele expansiekoppelingen worden veel gebruikt in de chemische industrie, olieraffinage, energieopwekking, lichte industrie, kernenergie, metallurgie, machinebouw, instrumentatie, scheepsbouw, ruimtevaart en andere industriële sectoren. Met de toenemende toepassing van energie- en warmtepijpleidingen in industriële en civiele gebieden, blijft de vraag naar pijpflexconnectoren groeien.
Veelgestelde vragen
V1: Kan de flexibele gevlochten slang van het type koppeling worden gemarkeerd met een aangepast logo?
A1: Ja, deze kan worden gemarkeerd met uw logo. Wij bieden uitgebreide OEM & ODM-services.
V2: Wat is de lengte van de flexibele metalen gevlochten pijpconnector van het type koppeling?
A2: Standaard lengtes zijn L130, L152, L203. We accepteren ook aangepaste lengtes volgens uw specifieke vereisten.
V3: Kunt u tekeningen van de flexibele gevlochten slang van het type koppeling verstrekken?
A3: Ja, we leveren gedetailleerde technische tekeningen. Neem contact met ons op om de tekeningen van de pijpflexconnector te ontvangen.
V4: Welke certificaten van de flexibele gevlochten slang van het type koppeling kunt u verstrekken?
A4: We bieden CE- en ISO-certificeringen om de productkwaliteit en naleving te garanderen.
