Plaats van herkomst:
CHINA
Merknaam:
JINGNING
Certificering:
CE
Modelnummer:
VSSJAF
Neem contact met ons op

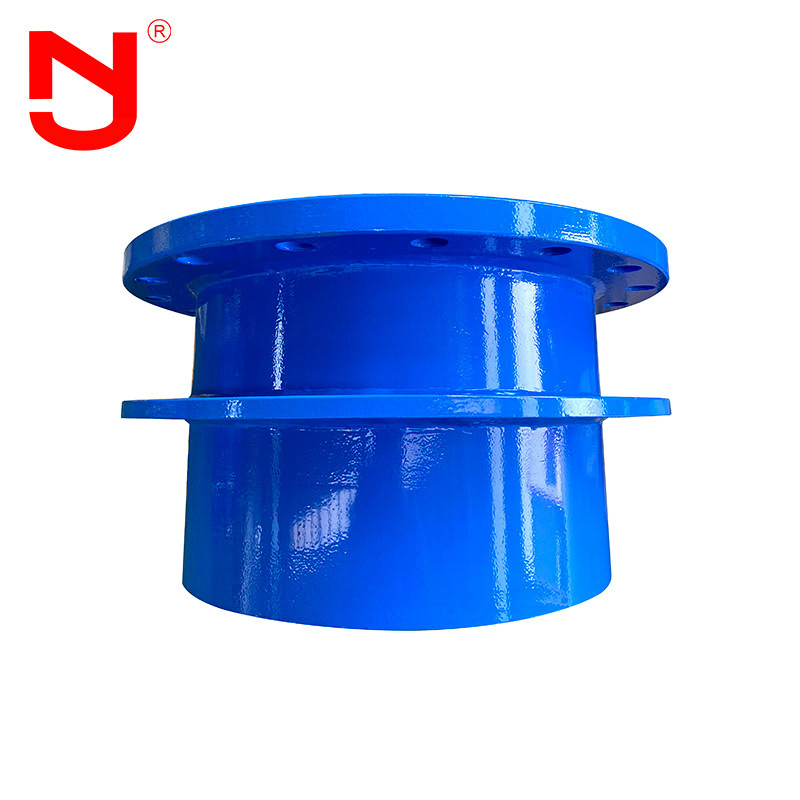

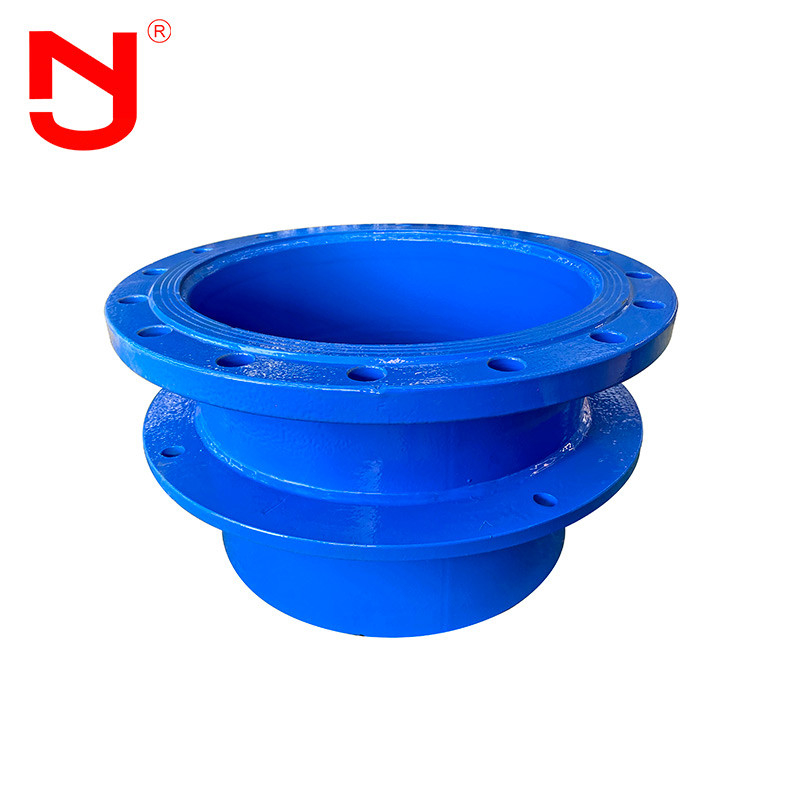

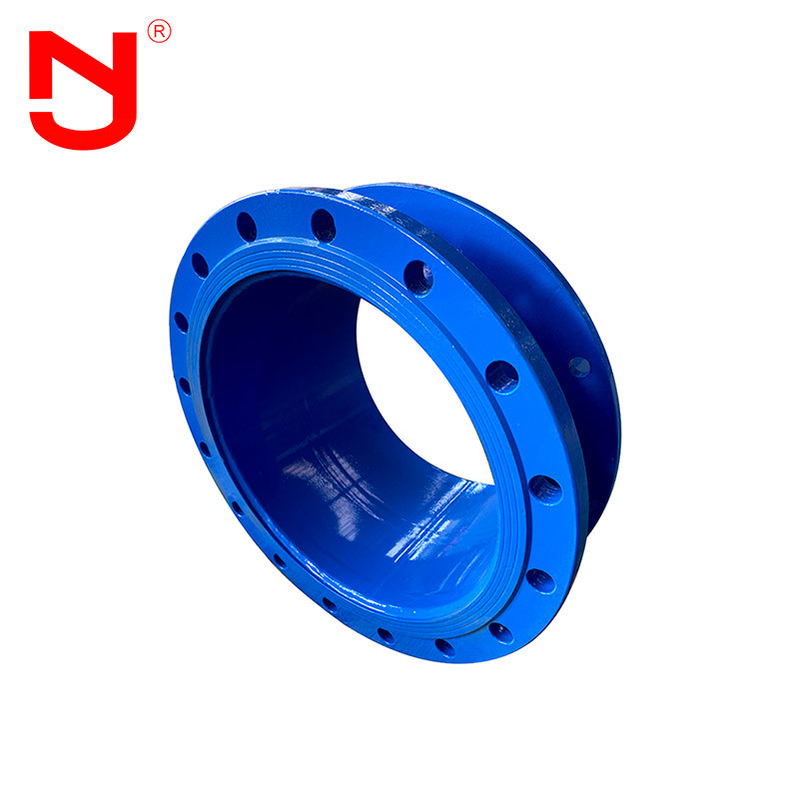

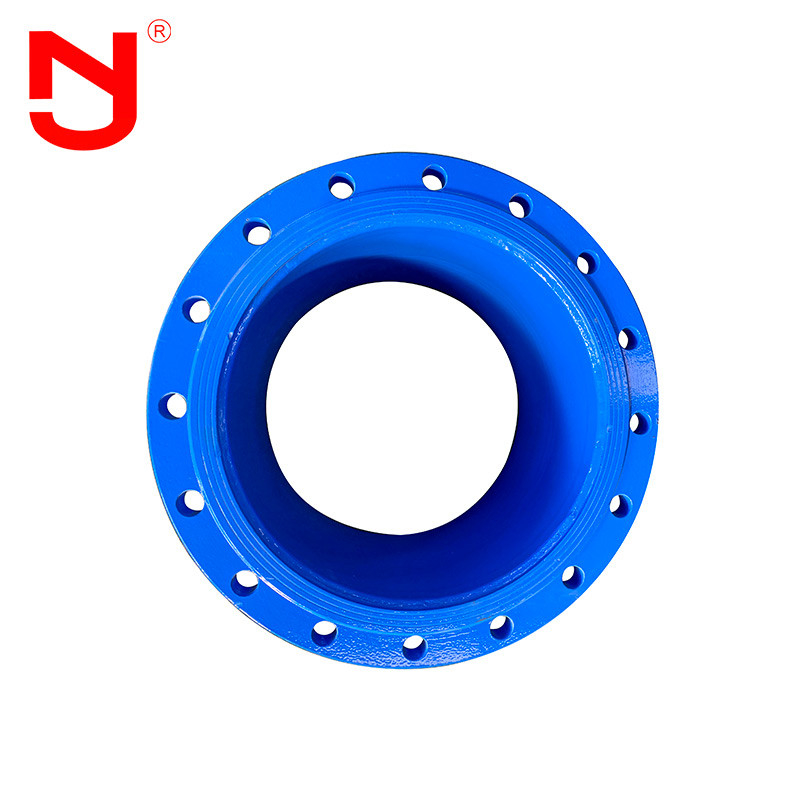

Enige Flensgrens
Enige de uitbreidingsverbinding van de flensgrens: Dit product wordt gebruikt om aan de flens te verbinden terwijl het lassen met de pijpleiding. Tijdens de installatie van enige de uitbreidingsverbinding van de flensgrens, pas de installatielengte tussen zowel einden van het product als de pijpleiding of de flens aan, haal diagonaal de klierbouten aan en gelijk, en pas dan de grensnoot aan, zodat de pijpleiding zich alleen binnen de uitbreidingswaaier uitbreiden en kan aangaan en het uitbreidingsbedrag, Veilige exploitatie van pijpleidingen sluiten.
Prestaties van enige de uitbreidingsverbinding van de flensgrens
De enige structuur van de de uitbreidingsverbinding van de flensgrens
Technische gegevens van enige de uitbreidingsverbinding van de flensgrens
Hoofdgegevens van enige de uitbreidingsverbinding van de flensgrens |
||||||||||
Nominaal iameter DN |
Extern diameter Dw |
Lengte |
Compen - sation △L |
Flens verbindende afmeting | ||||||
0.6Map | 1.0Map | |||||||||
L | L1 | D | D1 | n- | D | D1 | n- | |||
65 | 76 | 340 | 105 | 50 | 160 | 130 | 4-Φ14 | 185 | 145 | 4-Φ18 |
80 | 89 | 190 | 150 | 4-Φ18 | 200 | 160 | 8-Φ18 | |||
100 | 108 | 210 | 170 | 220 | 180 | 8-Φ18 | ||||
114 | 220 | 180 | 8-Φ18 | |||||||
125 | 133 | 265 | 200 | 8-Φ18 | 250 | 210 | 8-Φ18 | |||
140 | 250 | 210 | 8-Φ18 | |||||||
150 | 159 | 375 | 225 | 8-Φ18 | 285 | 240 | 8-Φ22 | |||
168 | 285 | 240 | 8-Φ22 | |||||||
200 | 219 | 321 | 280 | 340 | 295 | 8-Φ22 | ||||
250 | 273 | 375 | 335 | 12-Φ18 | 395 | 350 | 12-Φ22 | |||
300 | 325 | 350 | 130 | 65 | 440 | 395 | 12-Φ22 | 445 | 400 | 12-Φ22 |
350 | 377 | 490 | 445 | 505 | 460 | 16-Φ26 | ||||
400 | 426 | 540 | 495 | 16-Φ22 | 565 | 515 | 16-Φ26 | |||
450 | 480 | 595 | 550 | 615 | 565 | 20-Φ26 | ||||
500 | 530 | 645 | 600 | 20-Φ22 | 670 | 620 | 20-Φ26 | |||
600 | 630 | 775 | 705 | 20-Φ26 | 780 | 725 | 20-Φ30 | |||
700 | 720 | 860 | 810 | 24-Φ26 | 895 | 840 | 24-Φ30 | |||
800 | 820 | 590 | 220 | 130 | 950 | 920 | 24-Φ30 | 1015 | 950 | 24-Φ33 |
900 | 920 | 1075 | 1020 | 1115 | 1050 | 28-Φ33 | ||||
1000 | 1020 | 1175 | 1120 | 28-Φ30 | 1230 | 1160 | 28-Φ36 | |||
1200 | 1220 | 1405 | 1340 | 32-Φ33 | 1455 | 1380 | 32-Φ40 | |||
1400 | 1420 | 1630 | 1500 | 36-Φ36 | 1675 | 1590 | 36-Φ42 | |||
1500 | 1520 | 1730 | 1660 | 36-Φ36 | 36-Φ42 | |||||
1600 | 1620 | 1830 | 1760 | 40-Φ40 | 1915 | 1820 | 40-Φ48 | |||
1810 | 1820 | 2045 | 1970 | 44-Φ42 | 2115 | 2020 | 44-Φ48 | |||
2000 | 2020 | 2265 | 2180 | 48-Φ42 | 2320 | 2230 | 48-Φ48 | |||
2200 | 2220 | 2475 | 2390 | 52-Φ42 | 2550 | 2440 | 52-Φ56 | |||
2400 | 2420 | 2685 | 2600 | 56-Φ42 | 2760 | 2650 | 60-Φ56 | |||
2600 | 2620 | 600 | 240 | 140 | 2905 | 2810 | 60-Φ48 | 2960 | 3070 | 64-Φ56 |
2800 | 2820 | 3115 | 3020 | 64-Φ48 | 3180 | 3290 | 68-Φ60 | |||
3000 | 3020 | 3315 | 3220 | 68-Φ48 | 3405 | |||||
3200 | 3220 | 3525 | 3430 | 72-Φ48 | ||||||
3400 | 3420 | 3735 | 3640 | 76-Φ48 | ||||||
3600 | 3620 | 3970 | 3860 | 80-Φ56 |
Nota: De enige de uitbreidingsverbinding van de flensgrens is geschikt om beide kanten aan flens te verbinden. Tijdens installatie, pas op zijn beurt de verbindende lengte van beide einden van het product aan, haal de klierbouten aan en pas de grensnoten aan. Op deze wijze, kan zich de pijpleiding vrij uitbreiden, de uitbreiding sluiten, en de veilige exploitatie van de pijpleiding verzekeren.
Enige van de de uitbreidingsverbinding van de flensgrens de productiestroom
Het enige voordeel van de de uitbreidingsverbinding van de flensgrens
1. Fabrieksprijs van enige de uitbreidingsverbinding van de flensgrens.
2. 16 jaar van productieervaring, 5 jaar van de uitvoerervaring.
3. De strikte kwaliteitscontrole, de kwaliteit overschrijdt ver de de industrienorm.
4. De enige vorm van de de uitbreidingsverbinding van de flensgrens heeft een verscheidenheid van specificaties, steunaanpassing, OEM.
5. Verstrek vrije steekproeven van enige de uitbreidingsverbinding van de flensgrens.
6. De enige de uitbreidingsverbindingen van de flensgrens zijn in grote voorraad.
Enige de uitbreidingsjointapplication van de flensgrens
In het installatieproces van enige de uitbreidingsverbinding van de flensgrens, wanneer de temperatuur verandert of de pijp trilt, kan de enige de uitbreidingsverbinding van de flensgrens de rol van uitbreidingscompensatie spelen. Wanneer de stichtingsregeling, de enige de uitbreidingsverbinding van de flensgrens de verplaatsing kan in zekere mate compenseren om ervoor te zorgen dat er geen lekkage in de verbinding is. Ten tweede, zijn de installatie en de verwijdering van de enige de uitbreidingsverbinding van de flensgrens zeer geschikt, wat het met de watervoorziening en drainagepijpleiding verbonden maakt, watertoren, verstrekken de installatie en de demontage van de meter van het pompwater groot gemak.
FAQ
Q1: Kan de enige flens uitbreidingsverbinding wordt gemerkt met aangepast embleem beperken?
A1: Ja, kan de enige de uitbreidingsverbinding van de flensgrens met uw embleem worden gemerkt. Wij konden OEM&ODM-de dienst voor enige de uitbreidingsverbinding van de flensgrens verlenen.
Q2: Wat is de lengte van aangezicht tot aangezicht van enige de uitbreidingsverbinding van de flensgrens?
A2: De lengte van aangezicht tot aangezicht van enige de uitbreidingsverbinding van de flensgrens kan L130, L152, L203 zijn… Wij konden ook aangepaste lengte volgens uw vereisten goedkeuren.
Q3: Kunt u tekeningen van enige de uitbreidingsverbinding van de flensgrens verstrekken?
A3: Ja, konden wij tekeningen van enige de uitbreidingsverbinding van de flensgrens voor u verstrekken. Tevreden om ons te contacteren om de tekening van enige de uitbreidingsverbinding van de flensgrens te krijgen.
Q4: Welke certificaten van enige flens beperkt uitbreidingsverbinding kunt u verstrekken?
A4: Wij konden Ce, ISO-certificaat voor onze enige de uitbreidingsverbinding van de flensgrens verstrekken.
Q5: Kunnen wij een steekproef van enige de uitbreidingsverbinding van de flensgrens krijgen?
A5: Ja, konden wij steekproeven voor u verstrekken om de kwaliteit van onze enige de uitbreidingsverbinding van de flensgrens te testen.
Q6: Wat is de garantieperiode van enige de uitbreidingsverbinding van de flensgrens?
A6: Wij verstrekken de garantie van 18 maanden voor onze enige de uitbreidingsverbinding van de flensgrens.
